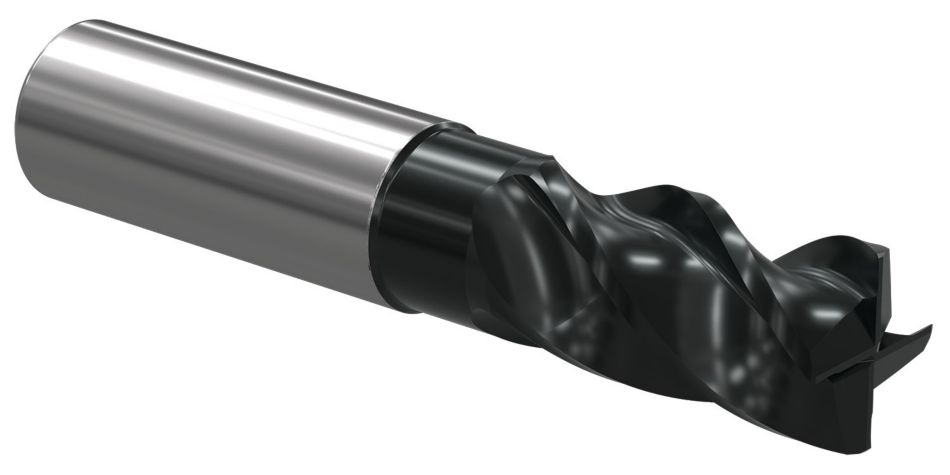

Name: WCE4 • Série W4N1 • Chanfreinée • 4 goujures • Détallonée • Queue Weldon® • Métrique
SKU: 7006950
Rating: 0 (0 reviews)

Données d'application


					WU20PE			Avance par dent recommandée (fz = mm/dent) pour le fraisage en bout (A). Pour le rainurage (B), réduire fz de 20 %.
		Fraisage en bout		Rainurage	Vitesse de coupe Vc m/min				Diamètre D1
Groupe Matières		ap	ae	ap	Mini	Départ	Maxi	mm	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	Ap1 Max	0,4 x D1	1,0 x D1	150	175	200	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	1	Ap1 Max	0,4 x D1	1,0 x D1	150	175	200	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	2	Ap1 Max	0,4 x D1	1,0 x D1	140	165	190	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	3	Ap1 Max	0,4 x D1	1,0 x D1	120	140	160	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
P	4	Ap1 Max	0,4 x D1	0,75 x D1	90	120	150	fz	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
P	5	Ap1 Max	0,4 x D1	1,0 x D1	60	80	100	fz	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
P	6	Ap1 Max	0,4 x D1	0,75 x D1	50	65	75	fz	0,012	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
M	1	Ap1 Max	0,4 x D1	1,0 x D1	90	100	115	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
M	2	Ap1 Max	0,4 x D1	1,0 x D1	60	70	80	fz	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
M	3	Ap1 Max	0,4 x D1	1,0 x D1	60	65	70	fz	0,012	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
K	1	Ap1 Max	0,4 x D1	1,0 x D1	120	135	150	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
K	2	Ap1 Max	0,4 x D1	1,0 x D1	110	125	140	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
K	3	Ap1 Max	0,4 x D1	1,0 x D1	110	120	130	fz	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
S	1	Ap1 Max	0,4 x D1	0,3 x D1	50	70	90	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
S	2	Ap1 Max	0,4 x D1	0,3 x D1	25	30	40	fz	0,009	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
S	3	Ap1 Max	0,4 x D1	1,0 x D1	25	30	40	fz	0,009	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
S	4	Ap1 Max	0,4 x D1	1,0 x D1	50	55	60	fz	0,011	0,016	0,021	0,026	0,037	0,045	0,052	0,058	0,064	0,069	0,074	0,084
H	1	Ap1 Max	0,4 x D1	0,75 x D1	80	110	140	fz	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
H	2	Ap1 Max	0,4 x D1	0,5 x D1	70	90	120	fz	0,012	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071


					WU20PE			Avance par dent recommandée (fz = mm/dent) pour le fraisage en bout (A). Pour le rainurage (B), réduire fz de 20 %.
		Fraisage en bout		Rainurage	Vitesse de coupe Vc m/min				Diamètre D1
Groupe Matières		ap	ae	ap	Mini	Départ	Maxi	mm	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	ap1max	0,4 x D	0,3 x D	150	–	200	fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	1	ap1max	0,4 x D	0,3 x D	150	–	200	fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	2	ap1max	0,4 x D	0,3 x D	140	–	190	fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	3	ap1max	0,4 x D	0,3 x D	120	–	160	fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
P	4	ap1max	0,4 x D	0,3 x D	90	–	150	fz	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
P	5	ap1max	0,4 x D	0,3 x D	60	–	100	fz	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
P	6	ap1max	0,4 x D	0,3 x D	50	–	75	fz	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
M	1	ap1max	0,4 x D	0,3 x D	90	–	115	fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
M	2	ap1max	0,4 x D	0,3 x D	60	–	80	fz	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
M	3	ap1max	0,4 x D	0,3 x D	60	–	70	fz	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
K	1	ap1max	0,4 x D	0,3 x D	120	–	150	fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
K	2	ap1max	0,4 x D	0,3 x D	110	–	140	fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
K	3	ap1max	0,4 x D	0,3 x D	110	–	130	fz	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
S	1	ap1max	0,3 x D	0,2 x D	50	–	90	fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
S	2	ap1max	0,3 x D	0,2 x D	25	–	40	fz	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
S	3	ap1max	0,4 x D	0,3 x D	60	–	80	fz	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
S	4	ap1max	0,4 x D	0,3 x D	50	–	60	fz	0,016	0,021	0,026	0,037	0,045	0,052	0,058	0,064	0,069	0,074	0,084
H	1	ap1max	0,4 x D	0,3 x D	80	–	140	fz	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
H	2	ap1max	0,2 x D	0,3 x D	70	–	120	fz	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071


					WU20PE			Avance par dent recommandée (fz = mm/dent) pour le fraisage en bout (A). Pour le rainurage (B), réduire fz de 20 %.
		Fraisage en bout		Rainurage	Vitesse de coupe Vc m/min				Diamètre D1
Groupe Matières		ap	ae	ap	Mini	Départ	Maxi	mm	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	Ap1 Max	0,4 x D1	1,0 x D1	150	175	200	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	1	Ap1 Max	0,4 x D1	1,0 x D1	150	175	200	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	2	Ap1 Max	0,4 x D1	1,0 x D1	140	165	190	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	3	Ap1 Max	0,4 x D1	1,0 x D1	120	140	160	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
P	4	Ap1 Max	0,4 x D1	0,75 x D1	90	120	150	fz	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
P	5	Ap1 Max	0,4 x D1	1,0 x D1	60	80	100	fz	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
P	6	Ap1 Max	0,4 x D1	0,75 x D1	50	65	75	fz	0,012	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
M	1	Ap1 Max	0,4 x D1	1,0 x D1	90	100	115	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
M	2	Ap1 Max	0,4 x D1	1,0 x D1	60	70	80	fz	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
M	3	Ap1 Max	0,4 x D1	1,0 x D1	60	65	70	fz	0,012	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
K	1	Ap1 Max	0,4 x D1	1,0 x D1	120	135	150	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
K	2	Ap1 Max	0,4 x D1	1,0 x D1	110	125	140	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
K	3	Ap1 Max	0,4 x D1	1,0 x D1	110	120	130	fz	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
S	1	Ap1 Max	0,4 x D1	0,3 x D1	50	70	90	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
S	2	Ap1 Max	0,4 x D1	0,3 x D1	25	30	40	fz	0,009	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
S	3	Ap1 Max	0,4 x D1	1,0 x D1	25	30	40	fz	0,009	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
S	4	Ap1 Max	0,4 x D1	1,0 x D1	50	55	60	fz	0,011	0,016	0,021	0,026	0,037	0,045	0,052	0,058	0,064	0,069	0,074	0,084
H	1	Ap1 Max	0,4 x D1	0,75 x D1	80	110	140	fz	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
H	2	Ap1 Max	0,4 x D1	0,5 x D1	70	90	120	fz	0,012	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071


				WU20PE			Recommandation : avance par dent ( Fz = mm/ dent ) pour une opération de contournage. Pas de rainurage ( pleine matiére ).
		Fraisage en bout		Vitesse de coupe Vc m/min				Diamètre D1
Groupe Matières		ap	ae	Mini	Départ	Maxi	mm	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	Ap1 Max	0,2 x D1	150	175	200	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	1	Ap1 Max	0,2 x D1	150	175	200	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	2	Ap1 Max	0,2 x D1	140	165	190	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
P	3	Ap1 Max	0,2 x D1	120	140	160	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
P	4	Ap1 Max	0,2 x D1	90	120	150	fz	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
P	5	Ap1 Max	0,2 x D1	60	80	100	fz	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
P	6	Ap1 Max	0,15 x D1	50	65	75	fz	0,012	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
M	1	Ap1 Max	0,2 x D1	90	100	115	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
M	2	Ap1 Max	0,2 x D1	60	70	80	fz	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
M	3	Ap1 Max	0,2 x D1	60	65	70	fz	0,012	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
K	1	Ap1 Max	0,2 x D1	120	135	150	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
K	2	Ap1 Max	0,2 x D1	110	125	140	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
K	3	Ap1 Max	0,2 x D1	110	120	130	fz	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
S	1	Ap1 Max	0,1 x D1	50	70	90	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
S	2	Ap1 Max	0,1 x D1	25	30	40	fz	0,009	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
S	3	Ap1 Max	0,15 x D1	25	30	40	fz	0,009	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
S	4	Ap1 Max	0,15 x D1	50	55	60	fz	0,011	0,016	0,021	0,026	0,037	0,045	0,052	0,058	0,064	0,069	0,074	0,084
H	1	Ap1 Max	0,15 x D1	80	110	140	fz	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
H	2	Ap1 Max	0,15 x D1	70	90	120	fz	0,012	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071


					WU20PE			Recommended feed per tooth (IPT = inch/th) for side milling (A). For slotting (B), reduce IPT by 20%.
		Fraisage en bout		Rainurage	Vitesse de coupe Vc m/min				Diamètre D1
Groupe Matières		ap	ae	ap	Mini	Départ	Maxi	frac.	3/16	1/4	5/16	3/8	7/16	1/2	5/8	3/4	1	1 1/4
Groupe Matières		ap	ae	ap	Mini	Départ	Maxi	in	0.1875	0.2500	0.3125	0.3750	0.4375	0.5000	0.6250	0.7500	1.0000	1.2500
P	0	ap1max	0.4 x D	0.3 x D	490	–	660	IPT	0.0013	0.0018	0.0023	0.0027	0.0031	0.0034	0.0039	0.0044	0.0049	0.0049
P	1	ap1max	0.4 x D	0.3 x D	490	–	660	IPT	0.0013	0.0018	0.0023	0.0027	0.0031	0.0034	0.0039	0.0044	0.0049	0.0049
P	2	ap1max	0.4 x D	0.3 x D	460	–	620	IPT	0.0013	0.0018	0.0023	0.0027	0.0031	0.0034	0.0039	0.0044	0.0049	0.0049
P	3	ap1max	0.4 x D	0.3 x D	390	–	520	IPT	0.0011	0.0015	0.0020	0.0023	0.0026	0.0029	0.0034	0.0039	0.0045	0.0048
P	4	ap1max	0.4 x D	0.3 x D	300	–	490	IPT	0.0010	0.0014	0.0017	0.0020	0.0023	0.0026	0.0030	0.0034	0.0039	0.0040
P	5	ap1max	0.4 x D	0.3 x D	200	–	330	IPT	0.0009	0.0012	0.0016	0.0018	0.0021	0.0023	0.0027	0.0031	0.0036	0.0039
P	6	ap1max	0.4 x D	0.3 x D	160	–	250	IPT	0.0008	0.0010	0.0013	0.0015	0.0017	0.0019	0.0022	0.0025	0.0028	0.0029
M	1	ap1max	0.4 x D	0.3 x D	300	–	380	IPT	0.0011	0.0015	0.0020	0.0023	0.0026	0.0029	0.0034	0.0039	0.0045	0.0048
M	2	ap1max	0.4 x D	0.3 x D	200	–	260	IPT	0.0009	0.0012	0.0016	0.0018	0.0021	0.0023	0.0027	0.0031	0.0036	0.0039
M	3	ap1max	0.4 x D	0.3 x D	200	–	230	IPT	0.0008	0.0010	0.0013	0.0015	0.0017	0.0019	0.0022	0.0025	0.0028	0.0029
K	1	ap1max	0.4 x D	0.3 x D	390	–	490	IPT	0.0013	0.0018	0.0023	0.0027	0.0031	0.0034	0.0039	0.0044	0.0049	0.0049
K	2	ap1max	0.4 x D	0.3 x D	360	–	460	IPT	0.0011	0.0015	0.0020	0.0023	0.0026	0.0029	0.0034	0.0039	0.0045	0.0048
K	3	ap1max	0.4 x D	0.3 x D	360	–	430	IPT	0.0009	0.0012	0.0016	0.0018	0.0021	0.0023	0.0027	0.0031	0.0036	0.0039
S	1	ap1max	0.3 x D	0.2 x D	160	–	300	IPT	0.0011	0.0015	0.0020	0.0023	0.0026	0.0029	0.0034	0.0039	0.0045	0.0048
S	2	ap1max	0.3 x D	0.2 x D	80	–	130	IPT	0.0006	0.0008	0.0010	0.0012	0.0014	0.0015	0.0018	0.0021	0.0024	0.0026
S	3	ap1max	0.4 x D	0.3 x D	200	–	260	IPT	0.0009	0.0012	0.0016	0.0018	0.0021	0.0023	0.0027	0.0031	0.0036	0.0039
S	4	ap1max	0.4 x D	0.3 x D	160	–	200	IPT	0.0008	0.0011	0.0014	0.0017	0.0019	0.0021	0.0025	0.0028	0.0033	0.0036
H	1	ap1max	0.4 x D	0.3 x D	260	–	460	IPT	0.0010	0.0014	0.0017	0.0020	0.0023	0.0026	0.0030	0.0034	0.0039	0.0040
H	2	ap1max	0.2 x D	0.3 x D	230	–	390	IPT	0.0008	0.0010	0.0013	0.0015	0.0017	0.0019	0.0022	0.0025	0.0028	0.0029


					WU20PE			Recommended feed per tooth (IPT = inch/th) for side milling (A). For slotting (B), reduce IPT by 20%.
		Fraisage en bout		Rainurage	Vitesse de coupe Vc SFM				Diamètre D1
Groupe Matières		ap	ae	ap	Mini	Départ	Maxi	fraction	1/8	3/16	1/4	5/16	3/8	7/16	1/2	5/8	3/4	1
P	0	ap1max	0.4 x D1	1.0 x D1	490	580	660	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
P	1	ap1max	0.4 x D1	1.0 x D1	490	580	660	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
P	2	ap1max	0.4 x D1	1.0 x D1	460	540	620	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
P	3	ap1max	0.4 x D1	1.0 x D1	390	450	520	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
P	4	ap1max	0.4 x D1	0.75 x D1	300	400	490	IPT	.0007	.0010	.0014	.0017	.0020	.0023	.0026	.0030	.0034	.0039
P	5	ap1max	0.4 x D1	1.0 x D1	200	260	330	IPT	.0006	.0009	.0012	.0017	.0018	.0021	.0023	.0027	.0031	.0036
P	6	ap1max	0.4 x D1	0.75 x D1	160	200	250	IPT	.0005	.0008	.0010	.0013	.0015	.0017	.0019	.0022	.0025	.0028
M	1	ap1max	0.4 x D1	1.0 x D1	300	340	380	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
M	2	ap1max	0.4 x D1	1.0 x D1	200	230	260	IPT	.0006	.0009	.0012	.0016	.0018	.0021	.0023	.0027	.0031	.0036
M	3	ap1max	0.4 x D1	1.0 x D1	200	210	230	IPT	.0005	.00008	.0010	.0013	.0015	.0017	.0019	.0022	.0025	.0028
K	1	ap1max	0.4 x D1	1.0 x D1	390	440	490	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
K	2	ap1max	0.4 x D1	1.0 x D1	360	410	460	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
K	3	ap1max	0.4 x D1	1.0 x D1	360	390	430	IPT	.0006	.0009	.0012	.0016	.0018	.0021	.0023	.0027	.0031	.0036
S	1	ap1max	0.4 x D1	0.3 x D1	160	230	300	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
S	2	ap1max	0.4 x D1	0.3 x D1	80	105	130	IPT	.0004	.0006	.0008	.0010	.0012	.0014	.0015	.0018	.0021	.0024
S	3	ap1max	0.4 x D1	1.0 x D1	80	105	130	IPT	.0004	.0006	.0008	.0010	.0012	.0014	.0015	.0018	.0021	.0024
S	4	ap1max	0.4 x D1	1.0 x D1	160	180	200	IPT	.0005	.0008	.0011	.0014	.0017	.0019	.0021	.0025	.0028	.0033
H	1	ap1max	0.4 x D1	0.75 x D1	260	360	460	IPT	.0007	.0010	.0014	.0017	.0020	.0023	.0026	.0030	.0034	.0039
H	2	ap1max	0.4 x D1	0.5 x D1	230	310	390	IPT	.0005	.0008	.0010	.0013	.0015	.0017	.0019	.0022	.0025	.0028


					WU20PE			Recommended feed per tooth (Fz = IPT) for side milling (A). For slotting (B), reduce Fz by 20%.
		Fraisage en bout		Rainurage	Vitesse de coupe Vc SFM				Diamètre D1
Groupe Matières		ap	ae	ap	Mini	Départ	Maxi	fraction	1/8	3/16	1/4	5/16	3/8	7/16	1/2	5/8	3/4	1
P	0	ap1max	0.4 x D1	1.0 x D1	490	580	660	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
P	1	ap1max	0.4 x D1	1.0 x D1	490	580	660	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
P	2	ap1max	0.4 x D1	1.0 x D1	460	540	620	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
P	3	ap1max	0.4 x D1	1.0 x D1	390	450	520	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
P	4	ap1max	0.4 x D1	0.75 x D1	300	400	490	IPT	.0007	.0010	.0014	.0017	.0020	.0023	.0026	.0030	.0034	.0039
P	5	ap1max	0.4 x D1	1.0 x D1	200	260	330	IPT	.0006	.0009	.0012	.0017	.0018	.0021	.0023	.0027	.0031	.0036
P	6	ap1max	0.4 x D1	0.75 x D1	160	200	250	IPT	.0005	.0008	.0010	.0013	.0015	.0017	.0019	.0022	.0025	.0028
M	1	ap1max	0.4 x D1	1.0 x D1	300	340	380	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
M	2	ap1max	0.4 x D1	1.0 x D1	200	230	260	IPT	.0006	.0009	.0012	.0016	.0018	.0021	.0023	.0027	.0031	.0036
M	3	ap1max	0.4 x D1	1.0 x D1	200	210	230	IPT	.0005	.00008	.0010	.0013	.0015	.0017	.0019	.0022	.0025	.0028
K	1	ap1max	0.4 x D1	1.0 x D1	390	440	490	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
K	2	ap1max	0.4 x D1	1.0 x D1	360	410	460	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
K	3	ap1max	0.4 x D1	1.0 x D1	360	390	430	IPT	.0006	.0009	.0012	.0016	.0018	.0021	.0023	.0027	.0031	.0036
S	1	ap1max	0.4 x D1	0.3 x D1	160	230	300	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
S	2	ap1max	0.4 x D1	0.3 x D1	80	105	130	IPT	.0004	.0006	.0008	.0010	.0012	.0014	.0015	.0018	.0021	.0024
S	3	ap1max	0.4 x D1	1.0 x D1	80	105	130	IPT	.0004	.0006	.0008	.0010	.0012	.0014	.0015	.0018	.0021	.0024
S	4	ap1max	0.4 x D1	1.0 x D1	160	180	200	IPT	.0005	.0008	.0011	.0014	.0017	.0019	.0021	.0025	.0028	.0033
H	1	ap1max	0.4 x D1	0.75 x D1	260	360	460	IPT	.0007	.0010	.0014	.0017	.0020	.0023	.0026	.0030	.0034	.0039
H	2	ap1max	0.4 x D1	0.5 x D1	230	310	390	IPT	.0005	.0008	.0010	.0013	.0015	.0017	.0019	.0022	.0025	.0028


				WU20PE			Y maxi
		Fraisage en bout		Vitesse de coupe Vc SFM				Diamètre D1
Groupe Matières		ap	ae	Mini	Départ	Maxi	fraction	1/8	3/16	1/4	5/16	3/8	7/16	1/2	5/8	3/4	1
P	0	ap1max	0.2 x D1	490	580	660	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
P	1	ap1max	0.2 x D1	490	580	660	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
P	2	ap1max	0.2 x D1	460	540	620	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
P	3	ap1max	0.2 x D1	390	450	520	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
P	4	ap1max	0.2 x D1	300	400	490	IPT	.0007	.0010	.0014	.0017	.0020	.0023	.0026	.0030	.0034	.0039
P	5	ap1max	0.2 x D1	200	260	330	IPT	.0006	.0009	.0012	.0017	.0018	.0021	.0023	.0027	.0031	.0036
P	6	ap1max	0.15 x D1	160	200	250	IPT	.0005	.0008	.0010	.0013	.0015	.0017	.0019	.0022	.0025	.0028
M	1	ap1max	0.2 x D1	300	340	380	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
M	2	ap1max	0.2 x D1	200	230	260	IPT	.0006	.0009	.0012	.0016	.0018	.0021	.0023	.0027	.0031	.0036
M	3	ap1max	0.2 x D1	200	210	230	IPT	.0005	.00008	.0010	.0013	.0015	.0017	.0019	.0022	.0025	.0028
K	1	ap1max	0.2 x D1	390	440	490	IPT	.0009	.0013	.0018	.0023	.0027	.0031	.0034	.0039	.0044	.0049
K	2	ap1max	0.2 x D1	360	410	460	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
K	3	ap1max	0.2 x D1	360	390	430	IPT	.0006	.0009	.0012	.0016	.0018	.0021	.0023	.0027	.0031	.0036
S	1	ap1max	0.1 x D1	160	230	300	IPT	.0007	.0011	.0015	.0020	.0023	.0026	.0029	.0034	.0039	.0045
S	2	ap1max	0.1 x D1	80	105	130	IPT	.0004	.0006	.0008	.0010	.0012	.0014	.0015	.0018	.0021	.0024
S	3	ap1max	0.15 x D1	80	105	130	IPT	.0004	.0006	.0008	.0010	.0012	.0014	.0015	.0018	.0021	.0024
S	4	ap1max	0.15 x D1	160	180	200	IPT	.0005	.0008	.0011	.0014	.0017	.0019	.0021	.0025	.0028	.0033
H	1	ap1max	0.15 x D1	260	360	460	IPT	.0007	.0010	.0014	.0017	.0020	.0023	.0026	.0030	.0034	.0039
H	2	ap1max	0.15 x D1	230	310	390	IPT	.0005	.0008	.0010	.0013	.0015	.0017	.0019	.0022	.0025	.0028

Lire la suiteView Less

Tolérance

	Ae/D	2%	4%	5%	8%	10%	12%	20%	30%	40%	50%	100%
Facteur de vitesse	Kv	1,9 3,3	1,45 2,7	1,45 2,3	1,45	1,3	1,3	1,2	1,1	1,0	0,9	0,8
Facteur d’avance	KFz	3,51	2,51	2,25	1,80	1,64	1,51	1,23	1,07	1,00	0,98	0,98

	Ae/D	2%	4%	5%	8%	10%	12%	20%	30%	40%	50%	100%
Facteur de vitesse	Kv	1.9 3.3	1.45 2.7	1.45 2.3	1.45	1.3	1.3	1.2	1.1	1.0	0.9	0.8
Facteur d’avance	KFz	3.51	2.51	2.25	1.80	1.64	1.51	1.23	1.07	1.00	0.98	0.98

Lire la suiteView Less

You are about to leave the Solution building process.

Are you sure you want to leave?

Numéro de matériel	7006950
Ref. ISO Catalogue	W4N1M03003CAW
Ref. ANSI Catalogue	W4N1M03003CAW
Nuance	WU20PE
Style adaptateur du côté machine	Weldon
[D1] Diamètre effectif de coupe	3 mm
[D1] Diamètre effectif de coupe	0.1181 in
[D] Adaptateur / Queue / Diamètre d’alésage	6 mm
[D] Adaptateur / Queue / Diamètre d’alésage	0.2362 in
[D3] Diamètre de la partie cylindrique du corps	2.82 mm
[D3] Diamètre de la partie cylindrique du corps	0.111 in
[AP1MAX] 1re profondeur de coupe maximale	8 mm
[AP1MAX] 1re profondeur de coupe maximale	0.315 in
[L] Longueur totale	57 mm
[L] Longueur totale	2.2441 in
[L3] Longueur exploitable	15 mm
[L3] Longueur exploitable	0.5906 in
[BCH] Largeur chanfrein de bec	0.15 mm
[BCH] Largeur chanfrein de bec	0.0059 in
[Z] Nombre de goujures	4

Bienvenue

Veuillez confirmer vos préférences

Mettre à jour les préférences

Suggestions de produit

Product Family suggestions

Contacter le vendeur

Contacter le vendeur

Édition de la Solution

Ajout de Solution

Produit similaire à:

WCE4 • Série W4N1 • Chanfreinée • 4 goujures • Détallonée • Queue Weldon® • Métrique

WCE4 • Chanfreinée • 4 goujures • Détallonée • Queue Weldon® • Métrique

Numéro de matériel7006950

Ref. ISO CatalogueW4N1M03003CAWRef. ANSI CatalogueW4N1M03003CAW

Matériaux de pièce à usiner

Features and benefits

Données d'application

Tolérance

Suggestions de produit

Product Family suggestions

Contacter le vendeur

Notifications

Contacter le vendeur

Produit similaire à:

WCE4 • Série W4N1 • Chanfreinée • 4 goujures • Détallonée • Queue Weldon® • Métrique

WCE4 • Chanfreinée • 4 goujures • Détallonée • Queue Weldon® • Métrique

Numéro de matériel7006950

Ref. ISO CatalogueW4N1M03003CAWRef. ANSI CatalogueW4N1M03003CAW

Sending to {{cadTool}} in progress...

Matériaux de pièce à usiner

Features and benefits

Données d'application

Tolérance

The following files are available
