MDUN 93° - Unités de coupe KM32TS (Fixation M)

Fixation M

Metric
Inch
Numéro de matériaux SAP 1023938
Réf. catalogue ISO KM32TSS25GMDUNR15
Réf. catalogue ANSI KM32TSS25GMDUNR15

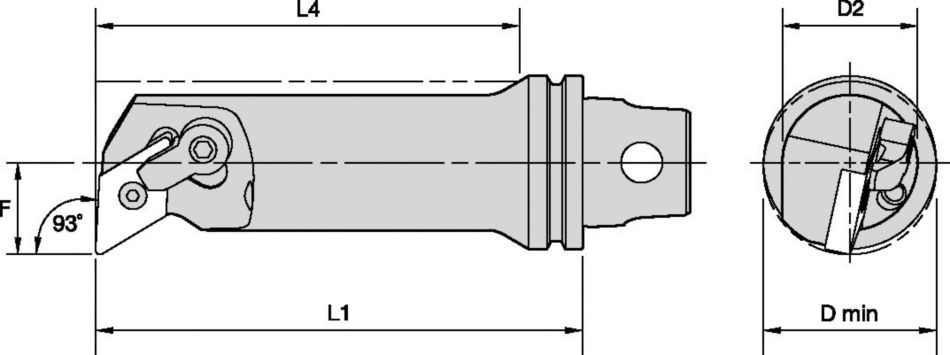

[DM] Diamètre d’alésage minimum 32 mm
[DM] Diamètre d’alésage minimum 1.259 in
[F] Dimension F 17 mm
[F] Dimension F .6693 in
[L4] Profondeur maximale d’alésage 75 mm
[L4] Profondeur maximale d’alésage 2.952 in
[L1] Longueur d’outil 90 mm
[L1] Longueur d’outil 3.543 in
Plaquette étalon DN..150408/DN..432
Voir toutes les variantes de produits

Uses and application

  • Shank - KM-TS ISO 26622Shank - KM-TS ISO 26622
  • Queue — KM-TS ISO 26622Queue — KM-TS ISO 26622
  • Coolant — Through Coolant 100 bar (1500 psi) MaximumCoolant — Through Coolant 100 bar (1500 psi) Maximum
  • Arrosage — Arrosage interne 100 bar (1500 psi) MaximumArrosage — Arrosage interne 100 bar (1500 psi) Maximum

Matériaux de pièce à usiner

P Acier
M Acier inoxydable
K Fonte
N Non ferreux
 S Alliages hautes températures
H Matériaux trempés
C Matériaux CFRP

Côté de la machine

loading...

Côté pièce à usiner

loading...

Pièces de rechange for MDUN 93° - Unités de coupe KM32TS (Fixation M)

Spare Part
    BRIDE BRIDE
    BRIDE
    Spare Part
      ENSEMBLE VIS M6X1 ENSEMBLE VIS M6X1
      ENSEMBLE VIS M6X1
      Spare Part
        PION DE SERRAGE M5X0.8 PION DE SERRAGE M5X0.8
        PION DE SERRAGE M5X0.8
