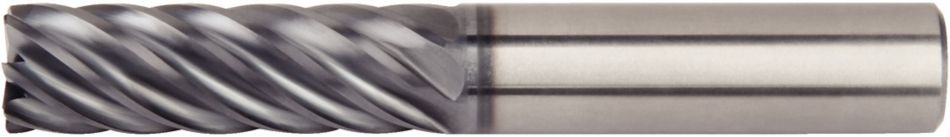

VariMill III™ ER • Série 771E 772E • Angle vif • 7 goujures • Métrique

VariMill III™ ER • Série 771E 772E • Métrique

Numéro de matériel5978092

Ref. ISO Catalogue771E10004TRef. ANSI Catalogue771E10004T

77 7 Flute Metric Solid End Milling - 5978092 - WIDIA

Open expanded view

Représentation Générique

Tarif

$132.73/unité

Remise

Votre prix

/unité

En stockCet article n'est plus disponibleLivraison plus longue

Groupe de Tarification des Matériaux

Contactez notre équipe commerciale pour découvrir toutes vos options tarifaires

Cet article n'est plus disponible

P Acier
M Acier inoxydable
S Alliages hautes températures
H Matériaux trempés
Trochoidal Milling
Flute Configuration: 7
Ramping : Ébauche
Fraisage de côté/avec épaulement : Bout plat
Corner Style: Corner Chamfer
Style de bec : Rayon de bec
Queue — Cylindrique Classique
Angle d'hélice : 38°
SAFE-LOCK Shank

Aperçu
Données d'application
Téléchargements
Pièces compatibles côté machine

Metric

Inch

Numéro de matériel	5978092
Ref. ISO Catalogue	771E10004T
Ref. ANSI Catalogue	771E10004T
Nuance	WS15PE
Style adaptateur du côté machine	Straight-Cylindrical
[D1] Diamètre effectif de coupe	10 mm
[D1] Diamètre effectif de coupe	0.3937 in
[D] Adaptateur / Queue / Diamètre d’alésage	10 mm
[D] Adaptateur / Queue / Diamètre d’alésage	0.3937 in
[AP1MAX] 1re profondeur de coupe maximale	30 mm
[AP1MAX] 1re profondeur de coupe maximale	1.1811 in
[L] Longueur totale	76 mm
[L] Longueur totale	2.9921 in
[BCH] Largeur chanfrein de bec	0.5 mm
[BCH] Largeur chanfrein de bec	0.0197 in
[Z] Nombre de goujures	7

See all Product Variants

Matériaux de pièce à usiner

Acier
Acier inoxydable
Alliages hautes températures
Matériaux trempés

Uses and application

Trochoidal Milling
Flute Configuration: 7
Ramping : Ébauche
Fraisage de côté/avec épaulement : Bout plat
Corner Style: Corner Chamfer
Style de bec : Rayon de bec
Queue — Cylindrique Classique
Angle d'hélice : 38°
SAFE-LOCK Shank

Grades

WS15PE

Nuance de carbure revêtue PVD dont la composition chimique et le procédé ont été optimisés pour une meilleure résistance à l’usure. Un revêtement après traitement à la pointe de la technologie réduit le frottement et aide à maîtriser la chaleur dans l'usinage de superalliages.

Features and benefits

Unequal flute spacing
Center cutting
Ramping angle 3°
Optimized for difficult-to-machine workpiece materials
Semi-finishing to finishing applications 
High-speed machining capability
Standard items listed and additional styles and coatings made-to-order

Créez une Solution pour calculer les avances et vitesses

Après avoir créé une Solution, choisissez simplement l'icône "Avances et Vitesses" et notre système vous fournira ses recommandations. Vous pouvez les personnaliser en ajoutant votre machine et vos spécifications techniques, ou en ajustant votre demande à l'aide des curseurs.

Données d'application

Conseils d'utilisation • VariMill III™ ER • Série 771E • Semi-finition • Métrique

Groupe Matières
		Fraisage en bout (A)		WS15PE			Avance par dent recommandée (fz = mm/dent) pour le fraisage en bout (A).
		A		Vitesse de coupe vc m/min				Diamètre D1
		ap	ae	Mini		Maxi	mm	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	4	Ap1 maxi	0,1 x D	90	-	150	fz	0,054	0,062	0,070	0,077	0,083	0,088	0,098
	5	Ap1 maxi	0,1 x D	60	-	100	fz	0,048	0,056	0,063	0,070	0,076	0,081	0,091
M	1	Ap1 maxi	0,1 x D	90	-	115	fz	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	2	Ap1 maxi	0,1 x D	60	-	80	fz	0,048	0,056	0,063	0,070	0,076	0,081	0,091
	3	Ap1 maxi	0,1 x D	60	-	70	fz	0,040	0,047	0,052	0,057	0,061	0,065	0,071
S	1	Ap1 maxi	0,1 x D	50	-	90	fz	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	2	Ap1 maxi	0,1 x D	25	-	40	fz	0,032	0,037	0,042	0,046	0,050	0,054	0,061
	3	Ap1 maxi	0,1 x D	25	-	40	fz	0,032	0,037	0,042	0,046	0,050	0,054	0,061
	4	Ap1 maxi	0,1 x D	50	-	60	fz	0,045	0,052	0,058	0,064	0,069	0,074	0,084
H	1	Ap1 maxi	0,1 x D	80	-	140	fz	0,054	0,062	0,070	0,077	0,083	0,088	0,098
	2	Ap1 maxi	0,1 x D	70	-	120	fz	0,040	0,047	0,052	0,057	0,061	0,065	0,071

Conseils d'utilisation • VariMill III™ ER • Série 771E • Finition • Métrique

Groupe Matières
		Fraisage en bout (A)		WS15PE			Avance par dent recommandée (fz = mm/dent) pour le fraisage en bout (A).
		A		Vitesse de coupe vc m/min				Diamètre D1
		ap	ae	Mini		Maxi	mm	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	4	Ap1 maxi	0,06 x D	180	-	300	fz	0,065	0,075	0,084	0,092	0,099	0,106	0,117
P	5	Ap1 maxi	0,06 x D	120	-	200	fz	0,058	0,067	0,076	0,084	0,091	0,097	0,109
M	1	Ap1 maxi	0,06 x D	180	-	230	fz	0,073	0,084	0,095	0,105	0,113	0,121	0,137
	2	Ap1 maxi	0,06 x D	120	-	160	fz	0,058	0,067	0,076	0,084	0,091	0,097	0,109
	3	Ap1 maxi	0,06 x D	120	-	140	fz	0,048	0,056	0,062	0,068	0,073	0,078	0,085
S	1	Ap1 maxi	0,06 x D	50	-	90	fz	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	2	Ap1 maxi	0,06 x D	25	-	40	fz	0,032	0,037	0,042	0,046	0,050	0,054	0,061
	3	Ap1 maxi	0,06 x D	25	-	40	fz	0,032	0,037	0,042	0,046	0,050	0,054	0,061
	4	Ap1 maxi	0,06 x D	50	-	60	fz	0,045	0,052	0,058	0,064	0,069	0,074	0,084
H	1	Ap1 maxi	0,06 x D	160	-	280	fz	0,065	0,075	0,084	0,092	0,099	0,106	0,117
H	2	Ap1 maxi	0,06 x D	140	-	240	fz	0,048	0,056	0,062	0,068	0,073	0,078	0,085

Série 772E • VariMill III ER • Finition • Nuances Victory

Groupe Matières
		Fraisage en bout (A)		WS15PE			Avance par dent recommandée (fz = mm/dent) pour le fraisage en bout (A).
		A		Vitesse de coupe vc m/min				Diamètre D1
		ap	ae	Mini		Maxi	mm	10,0	12,0	14,0	16,0	18,0	20,0
P	0	Ap1 maxi	0,05 x D	300	–	400	fz	0,086	0,099	0,111	0,121	0,130	0,137
	1	Ap1 maxi	0,05 x D	300	–	400	fz	0,086	0,099	0,111	0,121	0,130	0,137
	2	Ap1 maxi	0,05 x D	280	–	380	fz	0,086	0,099	0,111	0,121	0,130	0,137
	3	Ap1 maxi	0,05 x D	240	–	320	fz	0,073	0,084	0,095	0,105	0,113	0,121
	4	Ap1 maxi	0,05 x D	180	–	300	fz	0,065	0,075	0,084	0,092	0,099	0,106
	5	Ap1 maxi	0,05 x D	120	–	200	fz	0,058	0,067	0,076	0,084	0,091	0,097
	6	Ap1 maxi	0,05 x D	100	–	150	fz	0,048	0,056	0,062	0,068	0,073	0,078
M	1	Ap1 maxi	0,05 x D	180	–	230	fz	0,073	0,084	0,095	0,105	0,113	0,121
	2	Ap1 maxi	0,05 x D	120	–	160	fz	0,058	0,067	0,076	0,084	0,091	0,097
	3	Ap1 maxi	0,05 x D	120	–	140	fz	0,048	0,056	0,062	0,068	0,073	0,078
K	1	Ap1 maxi	0,05 x D	240	–	300	fz	0,086	0,099	0,111	0,121	0,130	0,137
	2	Ap1 maxi	0,05 x D	220	–	280	fz	0,073	0,084	0,095	0,105	0,113	0,121
	3	Ap1 maxi	0,05 x D	220	–	260	fz	0,058	0,067	0,076	0,084	0,091	0,097
S	1	Ap1 maxi	0,05 x D	50	–	90	fz	0,061	0,070	0,079	0,087	0,095	0,101
	2	Ap1 maxi	0,05 x D	25	–	40	fz	0,032	0,037	0,042	0,046	0,050	0,054
	3	Ap1 maxi	0,05 x D	25	–	40	fz	0,032	0,037	0,042	0,046	0,050	0,054
	4	Ap1 maxi	0,05 x D	50	–	60	fz	0,045	0,052	0,058	0,064	0,069	0,074
H	1	Ap1 maxi	0,05 x D	160	–	280	fz	0,065	0,075	0,084	0,092	0,099	0,106
	2	Ap1 maxi	0,06 x D	140	–	240	fz	0,048	0,056	0,062	0,068	0,073	0,078

Lire la suiteView Less
