Elenco DC19

Material Number1863331

ISO Catalog IDDC1912005LWANSI Catalog IDDC1912005LW

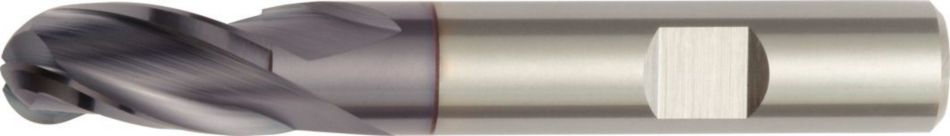

Series DC19 Solid End Milling - 1863331 - WIDIA

Open expanded view

Rappresentazione generica

Listino prezzi

$259.33/ciascuno

Sconto

Il tuo prezzo

/ciascuno

DisponibileQuesto artiolo non è più disponibileConsegna più lunga

Gruppo di Prezzi dei Materiali

Contatta il nostro team di vendita per scoprire tutti i prezzi a voi riservati

Questo artiolo non è più disponibile

P Acciaio
M Acciai inossidabili
K Ghisa
S Leghe resistenti al calore
H Materiali temprati
Contornatura/fresatura a spallamento: Testa sferica
Corner Style: Ball Nose
38503
38551
38571
Scanalatura: Testa sferica
Profilatura 3D

Panoramica
Dati dell'applicazione
Downloads
Parti compatibili lato macchina

Metric

Inch

Material Number	1863331
ISO Catalog ID	DC1912005LW
ANSI Catalog ID	DC1912005LW
Qualità	TIALN-LW
Serie adattatore lato macchina	Weldon
[D1] Diametro di taglio effettivo	12 mm
[D1] Diametro di taglio effettivo	0.472 in
[D] Dia adattatore / stelo / foro	12 mm
[D] Dia adattatore / stelo / foro	0.4724 in
[AP1MAX] 1° profondità di taglio massima	22 mm
[AP1MAX] 1° profondità di taglio massima	0.866 in
[L] Lunghezza complessiva	83 mm
[L] Lunghezza complessiva	3.268 in
[Z] Numero di vani	3

See all Product Variants

Materiale da lavorare

Acciaio
Acciai inossidabili
Ghisa
Leghe resistenti al calore
Materiali temprati

Uses and application

Contornatura/fresatura a spallamento: Testa sferica
Corner Style: Ball Nose
38503
38551
38571
Scanalatura: Testa sferica
Profilatura 3D

Features and benefits

Taglio centrale.
Prodotti standard elencati. Modelli e rivestimenti aggiuntivi su ordinazione.
Per informazioni su soluzioni personalizzate, consultare la pagina A136.
Per informazioni sui servizi di riaffilatura, consultare la pagina A220.

Crea una soluzione per calcolare avanzamenti e velocità

Dopo aver creato una soluzione, basta scegliere l'icona Avanzamento e Velocità e il nostro sistema fornirà dei suggerimenti. Puoi personalizzare le informazioni aggiungendo la tua macchina e le specifiche o apportare delle modifiche utilizzando i cursori.

Series DC19


		Contornatura (A) e Cava dal pieno (B)			TiAlN			Avanzamento per dente consigliato (fz = mm/dente) per la contornatura (A). Per cave dal pieno (B), ridurre fz del 20%.
		A		B	Velocità di taglio vc m/min				D1 Diametro
Gruppo materiali		ap	ae	ap	Min	–	Max	mm	3,0	5,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	1,0 x D	0,5 x D	0,1 x D	150	–	200	fz	0,022	0,036	0,044	0,060	0,072	0,083	0,101	0,114
	1	1,0 x D	0,5 x D	0,1 x D	150	–	200	fz	0,022	0,036	0,044	0,060	0,072	0,083	0,101	0,114
	2	1,0 x D	0,5 x D	0,1 x D	140	–	190	fz	0,022	0,036	0,044	0,060	0,072	0,083	0,101	0,114
	3	1,0 x D	0,5 x D	0,1 x D	120	–	160	fz	0,018	0,030	0,036	0,050	0,061	0,070	0,087	0,101
	4	1,0 x D	0,5 x D	0,1 x D	90	–	150	fz	0,016	0,027	0,033	0,045	0,054	0,062	0,077	0,088
	5	1,0 x D	0,5 x D	0,1 x D	60	–	100	fz	0,015	0,024	0,029	0,040	0,048	0,056	0,070	0,081
	6	1,0 x D	0,5 x D	0,1 x D	50	–	75	fz	0,012	0,020	0,025	0,034	0,040	0,047	0,057	0,065
M	1	1,0 x D	0,5 x D	0,1 x D	80	–	100	fz	0,018	0,030	0,036	0,050	0,061	0,070	0,087	0,101
	2	1,0 x D	0,5 x D	0,1 x D	60	–	80	fz	0,015	0,024	0,029	0,040	0,048	0,056	0,070	0,081
	3	1,0 x D	0,5 x D	0,1 x D	60	–	80	fz	0,012	0,020	0,025	0,034	0,040	0,047	0,057	0,065
K	1	1,0 x D	0,5 x D	0,1 x D	120	–	160	fz	0,022	0,036	0,044	0,060	0,072	0,083	0,101	0,114
	2	1,0 x D	0,5 x D	0,1 x D	110	–	140	fz	0,018	0,030	0,036	0,050	0,061	0,070	0,087	0,101
	3	1,0 x D	0,5 x D	0,1 x D	100	–	130	fz	0,015	0,024	0,029	0,040	0,048	0,056	0,070	0,081
S	1	1,0 x D	0,5 x D	0,1 x D	90	–	115	fz	0,018	0,030	0,036	0,050	0,061	0,070	0,087	0,101
	2	1,0 x D	0,5 x D	0,1 x D	20	–	40	fz	0,010	0,016	0,019	0,026	0,032	0,037	0,046	0,054
	3	1,0 x D	0,5 x D	0,1 x D	50		80	fz	0,015	0,024	0,029	0,040	0,048	0,056	0,070	0,081
	4	1,0 x D	0,5 x D	0,1 x D	45	–	65	fz	0,013	0,021	0,026	0,037	0,045	0,052	0,064	0,074
H	1	1,0 x D	0,5 x D	0,1 x D	100	–	140	fz	0,016	0,027	0,033	0,045	0,054	0,062	0,077	0,088

Gruppo materiali
		Contornatura (A) e Cava dal pieno (B)			TiAlN			Avanzamento per dente consigliato (fz = mm/dente) per la contornatura (A). Per cave dal pieno (B), ridurre fz del 20%.
		A		B	Velocità di taglio vc m/min				D1 Diametro
		A		B	Velocità di taglio vc m/min				D1 Diametro
		ap	ae	ap	Min	–	Max	mm	3,0	5,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	1,0 x D	0,5 x D	0,1 x D	150	–	200	fz	0,022	0,036	0,044	0,060	0,072	0,083	0,101	0,114
	1	1,0 x D	0,5 x D	0,1 x D	150	–	200	fz	0,022	0,036	0,044	0,060	0,072	0,083	0,101	0,114
	2	1,0 x D	0,5 x D	0,1 x D	140	–	190	fz	0,022	0,036	0,044	0,060	0,072	0,083	0,101	0,114
	3	1,0 x D	0,5 x D	0,1 x D	120	–	160	fz	0,018	0,030	0,036	0,050	0,061	0,070	0,087	0,101
	4	1,0 x D	0,5 x D	0,1 x D	90	–	150	fz	0,016	0,027	0,033	0,045	0,054	0,062	0,077	0,088
	5	1,0 x D	0,5 x D	0,1 x D	60	–	100	fz	0,015	0,024	0,029	0,040	0,048	0,056	0,070	0,081
	6	1,0 x D	0,5 x D	0,1 x D	50	–	75	fz	0,012	0,020	0,025	0,034	0,040	0,047	0,057	0,065
M	1	1,0 x D	0,5 x D	0,1 x D	80	–	100	fz	0,018	0,030	0,036	0,050	0,061	0,070	0,087	0,101
	2	1,0 x D	0,5 x D	0,1 x D	60	–	80	fz	0,015	0,024	0,029	0,040	0,048	0,056	0,070	0,081
	3	1,0 x D	0,5 x D	0,1 x D	60	–	80	fz	0,012	0,020	0,025	0,034	0,040	0,047	0,057	0,065
K	1	1,0 x D	0,5 x D	0,1 x D	120	–	160	fz	0,022	0,036	0,044	0,060	0,072	0,083	0,101	0,114
	2	1,0 x D	0,5 x D	0,1 x D	110	–	140	fz	0,018	0,030	0,036	0,050	0,061	0,070	0,087	0,101
	3	1,0 x D	0,5 x D	0,1 x D	100	–	130	fz	0,015	0,024	0,029	0,040	0,048	0,056	0,070	0,081
S	1	1,0 x D	0,5 x D	0,1 x D	90	–	115	fz	0,018	0,030	0,036	0,050	0,061	0,070	0,087	0,101
	2	1,0 x D	0,5 x D	0,1 x D	20	–	40	fz	0,010	0,016	0,019	0,026	0,032	0,037	0,046	0,054
	3	1,0 x D	0,5 x D	0,1 x D	50		80	fz	0,015	0,024	0,029	0,040	0,048	0,056	0,070	0,081
	4	1,0 x D	0,5 x D	0,1 x D	45	–	65	fz	0,013	0,021	0,026	0,037	0,045	0,052	0,064	0,074
H	1	1,0 x D	0,5 x D	0,1 x D	100	–	140	fz	0,016	0,027	0,033	0,045	0,054	0,062	0,077	0,088
