Trochoidal Milling
Fresatura in rampa: Grezzo
Scanalatura: Testa piana
Corner Style: Corner Chamfer
Contornatura/fresatura a spallamento: Testa piana
Angolo elica: 38°
Dimensioni utensile: Configurazione del vano: 4 Downloaded file will be available after import in the {{cadTool}} tool library.
| Material Number | 4067705 |
| ISO Catalog ID | 47N606002LW |
| ANSI Catalog ID | 47N606002LW |
| Qualità | TIALN-LW |
| Serie adattatore lato macchina | Weldon |

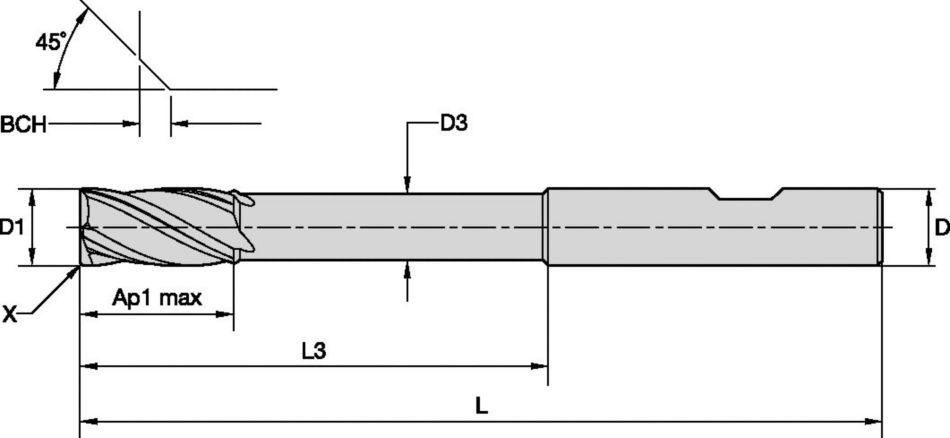

| [D1] Diametro di taglio effettivo | 6 mm |
| [D1] Diametro di taglio effettivo | 0.2362 in |
| [D] Dia adattatore / stelo / foro | 6 mm |
| [D] Dia adattatore / stelo / foro | 0.2362 in |
| [D3] Diametro del collo | 5.5 mm |
| [D3] Diametro del collo | 0.2165 in |
| [AP1MAX] 1° profondità di taglio massima | 12 mm |
| [AP1MAX] 1° profondità di taglio massima | 0.4724 in |
| [L3] Lunghezza utilizzabile | 42 mm |
| [L3] Lunghezza utilizzabile | 1.6535 in |
| [L] Lunghezza complessiva | 100 mm |
| [L] Lunghezza complessiva | 3.937 in |
| [BCH] Largh chamfer ad angolo | 0.4 mm |
| [BCH] Largh chamfer ad angolo | 0.0157 in |
| [Z] Numero di vani | 4 |
Trochoidal MillingFresatura in rampa: GrezzoScanalatura: Testa pianaCorner Style: Corner ChamferContornatura/fresatura a spallamento: Testa pianaAngolo elica: 38°Dimensioni utensile: Configurazione del vano: 4 Crea una soluzione per calcolare avanzamenti e velocità
Dopo aver creato una soluzione, basta scegliere l'icona Avanzamento e Velocità e il nostro sistema fornirà dei suggerimenti. Puoi personalizzare le informazioni aggiungendo la tua macchina e le specifiche o apportare delle modifiche utilizzando i cursori.
 |  |  | ||||||||||||
| Contornatura (A) | ||||||||||||||
| A | B | TiAlN | Avanzamento per dente consigliato (fz = mm/dente) per la contornatura (A). Per cave dal pieno (B), ridurre fz del 20%. | |||||||||||
| Velocità di taglio | D1 | |||||||||||||
| Gruppo materiali | ap | ae | ap | Min | Max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | ||
| P | 0 | 1,5 x D | 0,2 x D | 0,5 x D | 150 | – | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| 1 | 1,5 x D | 0,2 x D | 0,5 x D | 150 | – | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | |
| 2 | 1,5 x D | 0,2 x D | 0,5 x D | 140 | – | 190 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 | |
| 3 | 1,5 x D | 0,2 x D | 0,5 x D | 120 | – | 160 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | |
| 4 | 1,5 x D | 0,2 x D | 0,5 x D | 90 | – | 150 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 | |
| 5 | 1,5 x D | 0,2 x D | 0,5 x D | 60 | – | 100 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | |
| 6 | 1,5 x D | 0,2 x D | 0,5 x D | 50 | – | 75 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | |
| M | 1 | 1,5 x D | 0,2 x D | 0,5 x D | 90 | – | 115 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| 2 | 1,5 x D | 0,2 x D | 0,5 x D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | |
| 3 | 1,5 x D | 0,2 x D | 0,5 x D | 60 | – | 70 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 | |
| K | 1 | 1,5 x D | 0,2 x D | 0,5 x D | 120 | – | 150 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| 2 | 1,5 x D | 0,2 x D | 0,5 x D | 110 | – | 130 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 | |
| 3 | 1,5 x D | 0,2 x D | 0,5 x D | 110 | – | 130 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 | |
| S | 1 | 1,5 x D | 0,2 x D | 0,5 x D | 50 | – | 90 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| 2 | 1,5 x D | 0,1 x D | 0,3 x D | 25 | – | 40 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | |
| 3 | 1,5 x D | 0,2 x D | 0,5 x D | 25 | – | 40 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 | |
| 4 | 1,5 x D | 0,2 x D | 0,5 x D | 50 | – | 60 | fz | 0,026 | 0,037 | 0,045 | 0,052 | 0,064 | 0,074 | |
| H | 1 | 1,5 x D | 0,1 x D | 0,3 x D | 80 | – | 140 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 |
