Whistle Notch™ Adapters
Whistle Notch™ Adapters
Whistle Notch™ Adapters
Whistle Notch™ Adapters
Select the files you wish to request
Downloads
Send to {{cadTool}}
Request {{cadTool}} format
{{cadTool}} format is not available

WN-HSK Form A • Whistle Notch™ Adapters

Whistle Notch™ Adapters

Metrické
Palcové
SAP Material Number 2260348
ISO Catalog Number HSK40AWN06080M
ANSI Catalog Number HSK40AWN06080M

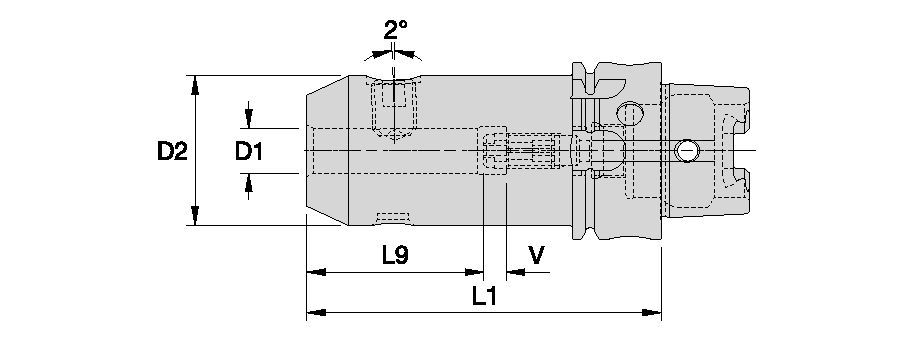

[D1] Adapter / Shank / Bore Diameter 6 mm
[D1] Adapter / Shank / Bore Diameter .2362 in
[D2] Body Diameter 1 Workpiece Side 24.5 mm
[D2] Body Diameter 1 Workpiece Side .965 in
[L1] Gage Length 80 mm
[L1] Gage Length 3.15 in
[L9] Clamping Length 30 mm
[L9] Clamping Hole Length 1.18 in
[V] Adjustment Range 10 mm
[V] Adjustment Range .394 in
Clamp Screw ID Drive Size 3 mm
Torque Catalog Newton Meters 7
Stop Screw ID Drive Size 2.5 mm
Weight Kilograms 0.39
Zobrazit všechny varianty produktů

Použití

  • Axial Adjustment - EndAxial Adjustment - End
  • Balanced-by-Design Balanced-by-Design
  • Drilling - Through CoolantDrilling - Through Coolant
  • Shank - Cylindrical Whistle Notch™Shank - Cylindrical Whistle Notch™
  • Shank: HSK DIN 69893 Form AShank: HSK DIN 69893 Form A
  • Shank - Cylindrical Whistle Notch™ DIN 1835/EShank - Cylindrical Whistle Notch™ DIN 1835/E

Strana stroje

načítání...

Strana obrobku

načítání...

Náhradní díly for WN-HSK Form A • Whistle Notch™ Adapters

Spare Part
    SET SCREW M5 SET SCREW M5
    SET SCREW M5
    Spare Part
      SET SCREW M6 (191.675) M6X10-45H SET SCREW M6 (191.675) M6X10-45H
      SET SCREW M6 (191.675) M6X10-45H
      Spare Part
        HSK40 - COOLANT SUPPLY HSK40 - COOLANT SUPPLY
        HSK40 - COOLANT SUPPLY
        Spare Part
          COOLANT TUBE WRENCH HSK 40 COOLANT TUBE WRENCH HSK 40
          COOLANT TUBE WRENCH HSK 40
