Tauchfräsen
Schräg-Eintauchfräsen Ins Volle
Nutenfräsen: Ebene Stirnfläche
Umfangfräsen/Schulterfräsen: Ebene Stirnfläche
Schneideckenausführung: Eckenradius
Spiralwinkel: 38°
38571Downloaded file will be available after import in the {{cadTool}} tool library.

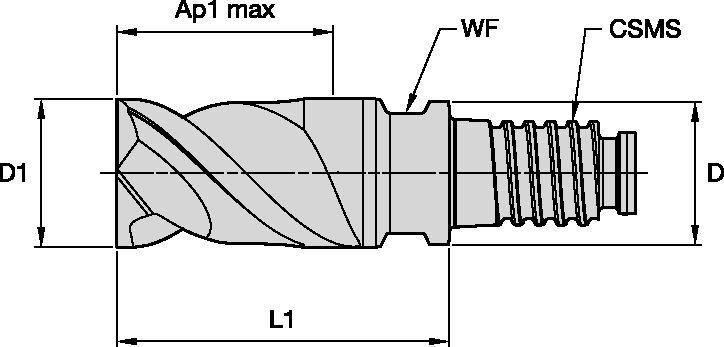

| Material Nummer | 6150886 |
| ISO Katalog Nummer | 51431002DL10 |
| ANSI Katalog Nummer | 51431002DL10 |
| Sorte | UNCOATED |
| Aufnahmeart Maschinenseite | DUO-LOCK |
| [D1] Effektiver Schneidendurchmesser | 10 mm |
| [D1] Effektiver Schneidendurchmesser | 0.3937 in |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 10 mm |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 0.3937 in |
| [AP1MAX] 1. maximale Schnitttiefe | 15 mm |
| [AP1MAX] 1. maximale Schnitttiefe | 0.5906 in |
| [L1] Messlänge | 22.5 mm |
| [L1] Messlänge | 0.8858 in |
| [CSMS] Systemgröße – Maschinenseite | DL10 |
| [WF] Flächenbreite | 8 mm |
| [WF] Flächenbreite | 0.315 in |
| [Re] Eckenradius | 0.5 mm |
| [Re] Eckenradius | 0.02 in |
| [Z] Anzahl der Spannuten | 3 |
TauchfräsenSchräg-Eintauchfräsen Ins VolleNutenfräsen: Ebene StirnflächeUmfangfräsen/Schulterfräsen: Ebene StirnflächeSchneideckenausführung: EckenradiusSpiralwinkel: 38°38571Lösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
 |  |  | ||||||||||||||||||
| Eckfräsen (A) und Nutfräsen (B) | kurz | mittel | lang | Empfohlener Vorschub pro Zahn (fz = mm/Zahn) zum Eckfräsen (A). | ||||||||||||||||
| A | B | Auskraglänge der | D1 | |||||||||||||||||
| UNBESCHICHTET | UNBESCHICHTET | UNBESCHICHTET | ||||||||||||||||||
| Schnittgeschwindigkeit | Schnittgeschwindigkeit | Schnittgeschwindigkeit | ||||||||||||||||||
| Werkstoffgruppe | ap | ae | ap | Min. | Max. | Min. | Max. | Min. | Max. | mm | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | 32,0 | ||||
| N | 1 | 1,5 x D | 0,3 x D | 1,0 x D | 500 | – | 2000 | 400 | – | 1200 | 300 | – | 1200 | fz | 0,077 | 0,092 | 0,122 | 0,153 | 0,191 | 0,245 |
| 2 | 1,5 x D | 0,3 x D | 1,0 x D | 500 | – | 1500 | 400 | – | 900 | 300 | – | 900 | fz | 0,069 | 0,083 | 0,110 | 0,138 | 0,172 | 0,220 | |
| 3 | 1,5 x D | 0,3 x D | 1,0 x D | 500 | – | 1500 | 400 | – | 900 | 300 | – | 900 | fz | 0,054 | 0,064 | 0,086 | 0,107 | 0,134 | 0,171 | |
| 4 | 1,5 x D | 0,3 x D | 1,0 x D | 400 | – | 750 | 320 | – | 450 | 240 | – | 450 | fz | 0,054 | 0,064 | 0,086 | 0,107 | 0,134 | 0,171 | |
| 5 | 1,5 x D | 0,3 x D | 1,0 x D | 250 | – | 1000 | 200 | – | 600 | 150 | – | 600 | fz | 0,069 | 0,083 | 0,110 | 0,138 | 0,172 | 0,220 | |
