ALUFLASH • 3A09シリーズ • スクエアエンド • 3フルート • レギュラー長 • ストレートシャンク • メトリック

Name: ALUFLASH • 3A09シリーズ • スクエアエンド • 3フルート • レギュラー長 • ストレートシャンク • メトリック
SKU: 100673820
Rating: 0 (0 reviews)

ALUFLASH™ • 3A09シリーズ • スクエアエンド • 3フルート • レギュラー長 • ストレートシャンク • メトリック

Open expanded view

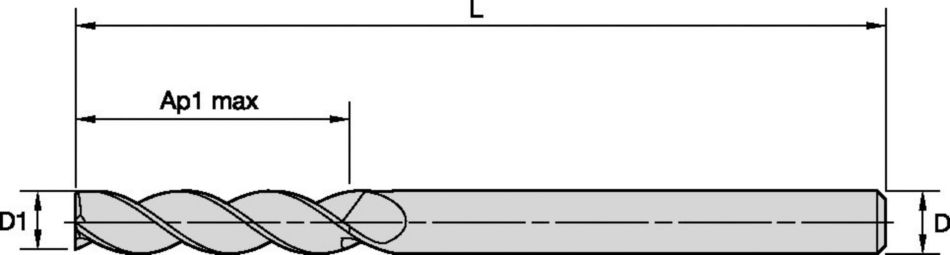

一般的な表現

価格オプションについては、当社の営業担当にお問い合わせください。

特徴と利点

Designed for a large variety of workpiece materials
VariMill XTREME delivers high tool stability through several unique features like twisted end face, parabolic core and non-linear gash profile

Trochoidal Milling
Drilling
ヘリカルミーリング
プランジミーリング
ランピング加工：ブランク
溝加工：スクエアエンド
側面加工／ショルダー加工：スクエアエンド

要約 (Yōyaku)
アプリケーションデータ
レビュー
Q&A

被削材グループ		螺旋插补/坡铣 0° - 15°
			ノンコート			推奨フィード量（/rev）
			切削速度 Vc m/min			径
		最大深度	最小	スタート	最大	mm	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
		最大深度	最小	スタート	最大	mm	2,5-4,8	4,6-7,6	5,8-9,5	6,9-11,4	9,2-15,2	11,5-19,0	13,8-22,8	16,1-26,6	18,4-30,4	20,7-34,2	23,0-38,0	28,8-47,5
N	1	1,25 x D1	500	600	2000	fz	0,022	0,044	0,055	0,066	0,088	0,110	0,132	0,153	0,176	0,198	0,220	0,275
	2	1,25 x D1	500	600	1500	fz	0,020	0,040	0,048	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247
	3	1,25 x D1	500	600	1500	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	4	1,25 x D1	400	450	750	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	5	1,25 x D1	250	400	1000	fz	0,020	0,040	0,050	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247

被削材グループ		螺旋插补/坡铣 15° - 30°
			ノンコート			推奨フィード量（/rev）
			切削速度 Vc m/min			径
		最大深度	最小	スタート	最大	mm	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
		最大深度	最小	スタート	最大	mm	2,5-4,8	4,6-7,6	5,8-9,5	6,9-11,4	9,2-15,2	11,5-19,0	13,8-22,8	16,1-26,6	18,4-30,4	20,7-34,2	23,0-38,0	28,8-47,5
N	1	1,25 x D1	500	600	1600	fz	0,017	0,033	0,041	0,050	0,066	0,082	0,099	0,115	0,132	0,148	0,165	0,206
	2	1,25 x D1	500	600	1200	fz	0,015	0,030	0,036	0,045	0,059	0,074	0,089	0,104	0,119	0,134	0,148	0,185
	3	1,25 x D1	500	600	1200	fz	0,012	0,023	0,029	0,035	0,046	0,058	0,069	0,080	0,092	0,104	0,115	0,144
	4	1,25 x D1	400	450	600	fz	0,012	0,023	0,029	0,035	0,046	0,058	0,069	0,080	0,092	0,104	0,115	0,144
	5	1,25 x D1	250	400	800	fz	0,015	0,030	0,038	0,045	0,059	0,074	0,089	0,104	0,119	0,134	0,148	0,185

被削材グループ		螺旋插补/坡铣 30° - 45°
			ノンコート			推奨フィード量（/rev）
			切削速度 Vc m/min			径
		最大深度	最小	スタート	最大	mm	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
		最大深度	最小	スタート	最大	mm	2,5-4,8	4,6-7,6	5,8-9,5	6,9-11,4	9,2-15,2	11,5-19,0	13,8-22,8	16,1-26,6	18,4-30,4	20,7-34,2	23,0-38,0	28,8-47,5
N	1	1,25 x D1	420	500	800	fz	0,013	0,026	0,033	0,040	0,053	0,066	0,079	0,092	0,106	0,119	0,132	0,165
	2	1,25 x D1	420	500	800	fz	0,012	0,024	0,029	0,036	0,048	0,059	0,071	0,083	0,095	0,107	0,119	0,148
	3	1,25 x D1	420	500	800	fz	0,009	0,018	0,023	0,028	0,037	0,046	0,055	0,064	0,074	0,083	0,092	0,115
	4	1,25 x D1	340	380	450	fz	0,009	0,018	0,023	0,028	0,037	0,046	0,055	0,064	0,074	0,083	0,092	0,115
	5	1,25 x D1	210	340	600	fz	0,012	0,024	0,030	0,036	0,048	0,059	0,071	0,083	0,095	0,107	0,119	0,148

被削材グループ
		プランジ加工			ノンコート			推奨フィード量（/rev）
		プランジ加工			切削速度 Vc m/min				エンドミル径 D1
		Max Depth	Applicable	Coolant	最小	スタート	最大	mm	2,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
N	1	1,5 x D		Required	120	260	400	fn	0,056	0,084	0,095	0,105	0,112	0,140	0,154	0,165	0,175	0,186	0,196	0,210
	2	1,5 x D		Required	120	250	280	fn	0,056	0,084	0,095	0,105	0,112	0,140	0,154	0,165	0,175	0,186	0,196	0,210
	3	1,5 x D		Required	100	200	260	fn	0,056	0,084	0,095	0,105	0,112	0,140	0,154	0,165	0,175	0,186	0,196	0,210
	4	1 x D		Required	60	150	260	fn	0,042	0,056	0,070	0,084	0,098	0,112	0,140	0,147	0,154	0,165	0,175	0,196
	5	1,5 x D		Required	60	200	400	fn	0,056	0,084	0,095	0,105	0,112	0,140	0,154	0,165	0,175	0,186	0,196	0,210

被削材グループ
		プランジ加工			ノンコート			推奨フィード量（/rev）
		プランジ加工			切削速度 Vc m/min				エンドミル径 D1
		Max Depth	Applicable	Coolant	最小	スタート	最大	mm	2,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
N	1	1,5 x D		Required	120	260	400	fn	0,080	0,120	0,135	0,150	0,160	0,200	0,220	0,235	0,250	0,265	0,280	0,300
	2	1,5 x D		Required	120	250	280	fn	0,080	0,120	0,135	0,150	0,160	0,200	0,220	0,235	0,250	0,265	0,280	0,300
	3	1,5 x D		Required	100	200	260	fn	0,080	0,120	0,135	0,150	0,160	0,200	0,220	0,235	0,250	0,265	0,280	0,300
	4	1 x D		Required	60	150	260	fn	0,060	0,080	0,100	0,120	0,140	0,160	0,200	0,210	0,220	0,235	0,250	0,280
	5	1,5 x D		Required	60	200	400	fn	0,080	0,120	0,135	0,150	0,160	0,200	0,220	0,235	0,250	0,265	0,280	0,300

被削材グループ
		側面加工（A）および溝加工（B）			ノンコート			側面加工（A）の1刃あたりの推奨送り量（fz = mm/th）溝加工（B）の場合は、fzを20％下げた値。
		A		B	切削速度 Vc m/min				エンドミル径 D1
		ap	ae	ap	最小	スタート	最大	mm	2,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
N	1	Ap1 max	0,5 x D1	1 x D	500	600	2000	fz	0,022	0,044	0,055	0,066	0,088	0,110	0,132	0,153	0,176	0,198	0,220	0,275
	2	Ap1 max	0,5 x D1	1 x D	500	600	1500	fz	0,020	0,040	0,048	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247
	3	Ap1 max	0,5 x D1	1 x D	500	600	1500	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	4	Ap1 max	0,5 x D1	1 x D	400	450	750	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	5	Ap1 max	0,5 x D1	1 x D	250	400	1000	fz	0,020	0,040	0,050	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247

被削材グループ
		側面加工（A）および溝加工（B）			ノンコート			側面加工（A）の1刃あたりの推奨送り量（fz = mm/th）溝加工（B）の場合は、fzを20％下げた値。
		A		B	切削速度 Vc m/min				エンドミル径 D1
		ap	ae	ap	最小	スタート	最大	mm	2,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
N	1	Ap1 max	0,5 x D1	1 x D	500	600	2000	fz	0,022	0,044	0,055	0,066	0,088	0,110	0,132	0,153	0,176	0,198	0,220	0,275
	2	Ap1 max	0,5 x D1	1 x D	500	600	1500	fz	0,020	0,040	0,048	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247
	3	Ap1 max	0,5 x D1	1 x D	500	600	1500	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	4	Ap1 max	0,5 x D1	1 x D	400	450	750	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	5	Ap1 max	0,5 x D1	1 x D	250	400	1000	fz	0,020	0,040	0,050	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247
