Hyundai WIA • Приводной инструмент, осевое крепление • KM™ • MMC 035
Hyundai WIA • Приводной инструмент, осевое крепление • KM™ • MMC 035
Hyundai WIA • Приводной инструмент, осевое крепление • KM™ • MMC 035
Hyundai WIA • Приводной инструмент, осевое крепление • KM™ • MMC 035
Hyundai WIA • Приводной инструмент, осевое крепление • KM™ • MMC 035
Hyundai WIA • Приводной инструмент, осевое крепление • KM™ • MMC 035
Select the files you wish to request
Downloads SDS
Send to {{cadTool}}
Request {{cadTool}} format
{{cadTool}} format is not available

Приводной инструмент, осевое крепление • KM™ • TACU035KM32DA60945561, TACU035KM32DA60945562

Hyundai WIA • Приводной инструмент, осевое крепление • KM™ • MMC 035

Метрическая система
Дюймовая система
SAP Material Number 6391653
ISO Catalog Number TACU035KM32DA60945561
ANSI Catalog Number TACU035KM32DA60945561

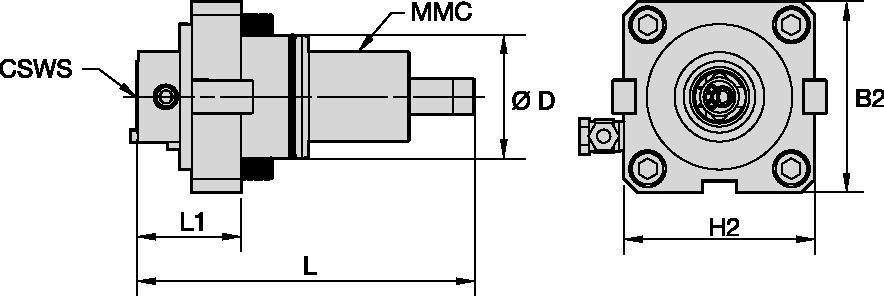

[CSWS] System Size Workpiece Side KM32
Machine Mount Code 035
[B2] Overall Width 85 mm
[B2] Overall Width 3.346 in
[D] Adapter / Shank / Bore Diameter 55 mm
[D] Adapter / Shank / Bore Diameter 2.165 in
[H2] Overall Height 85 mm
[H2] Overall Height 3.346 in
[L] Overall Length 151 mm
[L] Overall Length 5.945 in
[L1] Gage Length 46.5 mm
[L1] Gage Length 1.831 in
Torque Machine Spindle Nm 25
Coolant Pressure Bar 25
Coolant Pressure PSI 360
Coolant Delivery I/E
[CS1] Coolant Supply Exit Size G 1/8
Max RPM 6000
Weight Kilograms 2.65
Torque Catalog Newton Meters 8-11
Torque Catalog Foot Pounds 6-8
Посмотреть все варианты продукции

Использование и область применения

  • Through Coolant: Axial: DrillingThrough Coolant: Axial: Drilling
  • Shank - KM-TS ISO 26622Shank - KM-TS ISO 26622
  • Shank - KM-TS ISO 26622Shank - KM-TS ISO 26622

Характеристики и преимущества

Machine Series:

  • L230LMSA

  • LM1600, 1800TTSY

  • SKT160, 180TTMS/TTSY (BMT55)

Со стороны станка

загрузка...

Со стороны заготовки

загрузка...

Комплектующие for Приводной инструмент, осевое крепление • KM™ • TACU035KM32DA60945561, TACU035KM32DA60945562

Spare Part
    Комплект запчастей (винт М5, прижим стал Комплект запчастей (винт М5, прижим стал
    Комплект запчастей (винт М5, прижим стал
    Spare Part
      Винт стальной Винт стальной
      Винт стальной
      Spare Part
        Ключ Ключ
        Ключ
