M900 • Сменные режущие пластины • MDHX

Name: M900 • Сменные режущие пластины • MDHX
SKU: 2021306

Сменные режущие пластины • MDH..

Метрическая система

Дюймовая система

SAP Material Number	2021306
ISO Catalog Number	MDHX09T308
ANSI Catalog Number	MDHX3252
Grade	TN450
Cutting Edges per Insert	2

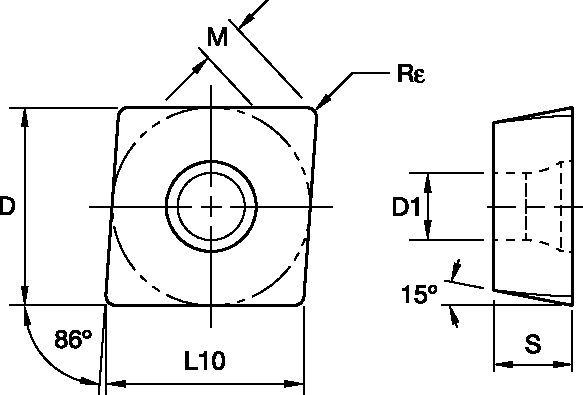

[D] Insert IC Size	9.5250 mm
[D] Insert IC Size	.3750 in
[D1] Insert Hole Size	3.4000 mm
[D1] Insert Hole Size	.1339 in
[L10] Insert Cutting Edge Length	9.5480 mm
[L10] Insert Cutting Edge Length	.3759 in
[M] Gage Dimension	1.8500 mm
[M] Gage Dimension	.0728 in
[S] Insert Thickness	3.9700 mm
[S] Insert Thickness	.1563 in
[Rε] Corner Radius	0.8000 mm
[Rε] Corner Radius	.0315 in

Посмотреть все варианты продукции

Обрабатываемый материал

P Steel

Сплавы

TN450

coated carbide grade
- CVD-TiN-TiCN-TiN multi-layer coating
- general and heavy machining
- for machining all types of steel and nodular cast iron
- coolant recommended
- extremely tough grade, resistant to changes in temperature

P Steel

M900 Cutting Data • MDH.. • P Coating

			TN7525			TN7535			TN450			TTM			TTR
cutter	Insert Type	VDI 3323	hm* (mm)
M900	MDHX09T308	–	0,06	0,08	0,10	0,06	0,08	0,10	0,06	0,08	0,10	0,06	0,08	0,10	0,06	0,08	0,10
M900	MDHW120408	–	0,08	0,10	0,12	0,08	0,10	0,12	0,08	0,10	0,12	0,08	0,10	0,12	0,08	0,10	0,12
Material Group			vc (m/min)
P	1		330	250	210	280	215	185	250	215	200	170	150	140	135	120	110
	2		250	195	170	190	150	130	180	150	140	120	100	90	95	80	70
	3		210	160	145	160	120	110	150	130	120	100	80	70	80	65	55
	4		215	170	145	165	130	110	160	140	130	110	85	80	90	70	65
	5		185	130	115	140	100	85	130	110	100	85	70	60	70	55	50
	6		240	185	150	185	140	115	180	150	140	120	100	90	95	80	70
	7		185	145	120	140	110	90	140	120	110	90	80	70	70	65	55
	8		160	120	105	120	90	80	120	100	90	80	60	55	65	50	45
	9		145	105	90	110	80	70	100	70	60	70	50	40	55	40	30
	10		185	145	130	140	110	100	160	135	120	110	85	80	90	70	65
	11		120	95	80	90	70	60	100	70	55	70	50	40	55	40	30
	12		235	175	150	180	135	115	170	150	140	115	90	85	90	70	70
	13.1		205	145	120	155	110	90	140	120	110	100	80	70	80	65	55
	13.2		100	70	60	80	55	45	70	60	55	50	40	35	40	30	30

M900 Cutting Data • MDH.. • M Coating

			TN7525			TN7535			TN450			TTM			TTR
cutter	Insert Type	VDI 3323	hm* (mm)
M900	MDHX09T308	–	0,06	0,08	0,10	0,06	0,08	0,10	0,06	0,08	0,10	0,06	0,08	0,10	0,06	0,08	0,10
M900	MDHW120408	–	0,08	0,10	0,12	0,08	0,10	0,12	0,08	0,10	0,12	0,08	0,10	0,12	0,08	0,10	0,12
Material Group			vc (m/min)
M	14.1		240	200	160	220	180	160	150	90	80	120	80	70	100	70	50
	14.2		190	160	135	180	150	135	130	80	70	90	60	55	80	50	40
	14.3		140	120	100	130	110	100	100	65	55	65	50	40	60	40	30
	14.4		120	100	80	110	90	80	75	45	40	60	40	35	50	35	25

M900 Cutting Data • MDH.. • K Coating

			TN5515			THM
cutter	Insert Type	VDI 3323	hm* (mm)
M900	MDHX09T308	–	0,08	0,10	0,12	0,08	0,10	0,12
M900	MDHW120408	–	0,10	0,12	0,14	0,10	0,12	0,14
Material Group			vc (m/min)
K	15		295	215	185	135	100	85
	16		225	170	145	100	80	70
	17		250	185	150	120	90	75
	18		185	110	80	85	60	40
	19		255	150	120	120	75	50
	20		195	125	90	95	60	40

M900 Cutting Data • MDH.. • N Coating

			THM
cutter	Insert Type	VDI 3323	hm* (mm)
M900	MDHX09T308	–	0,08	0,10	0,12
M900	MDHW120408	–	0,10	0,12	0,14
Material Group			vc (m/min)
N	21		1000	750	600
	22		500	360	300
	23		1000	750	600
	24		800	600	500
	25		500	350	250
	27		400	250	180
	28		300	180	120

M900 Cutting Data • MDH.. • S Coating

			TN5515			THM
cutter	Insert Type	VDI 3323	hm* (mm)
M900	MDHX09T308	–	0,05	0,08	0,10	0,06	0,08	0,10
M900	MDHW120408	–	0,07	0,10	0,12	0,08	0,10	0,12
Material Group			vc (m/min)
S	31		48	36	30	36	28	24
	32		40	30	25	30	23	20
	33		32	24	20	24	19	16
	34		26	19	14	20	15	12
	35		26	19	14	20	15	12
	36		–	–	–	80	50	40
	37		–	–	–	70	46	35
