ALUFLASH™ Série 3AN9 • Bout plat • 3 goujures • Longueur normale • Collet normal • Queue cylindrique • Métrique

ALUFLASH • Série 3AN9 • Bout plat • 3 goujures • Longueur normale • Collet normal • Queue cylindrique • Métrique

ALUFLASH™ Série 3AN9 • Bout plat • 3 goujures • Longueur normale • Collet normal • Queue cylindrique • Métrique

Uses and application

Drilling
Fraisage hélicoïdal
Fraisage en plongée
Ramping : Ébauche
Rainurage : Bout plat
Trochoidal Milling
Fraisage de côté/avec épaulement : Bout plat

Workpiece Materials

N Non ferreux

Displaying 1- 8 of 8 results

Select Columns

Metric

Inch

Show

Metric

Inch

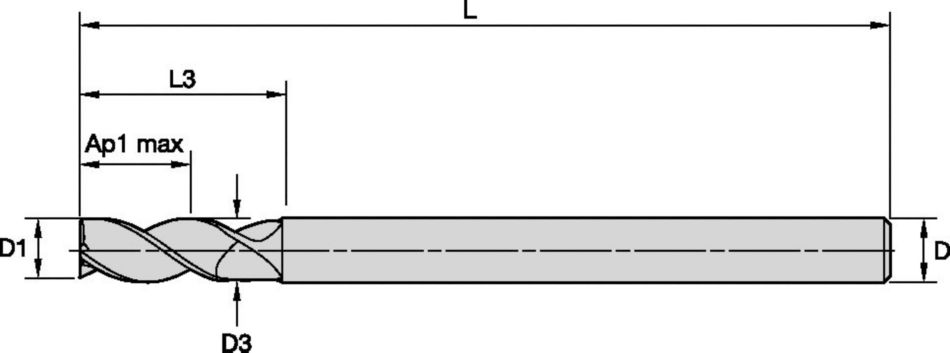

Numéro de matériaux SAP	Réf. catalogue ISO	Réf. catalogue ANSI	Nuance	Style adaptateur du côté machine	[D1] Diamètre effectif de coupe	[D1] Diamètre effectif de coupe	[D] Adaptateur / Queue / Diamètre d’alésage	[D] Adaptateur / Queue / Diamètre d’alésage	[D3] Diamètre de la partie cylindrique du corps	[D3] Diamètre de la partie cylindrique du corps	[AP1MAX] 1re profondeur de coupe maximale	[AP1MAX] 1re profondeur de coupe maximale	[L] Longueur totale	[L] Longueur totale	[L3] Longueur exploitable	[L3] Longueur exploitable	[Z] Nombre de goujures
6853460	3AN9M04001SZT	3AN9M04001SZT	UNCOATED	Straight-Cylindrical	4.0000	.1575	4.0	.1575	3.7600	.1480	8.0000	.3150	50.0000	1.968	12.0000	.4724	3
List price: $38.55 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
6853462	3AN9M05002SZT	3AN9M05002SZT	UNCOATED	Straight-Cylindrical	5.0000	.1969	5.0	.1969	4.7000	.1850	10.0000	.3937	63.0000	2.480	15.0000	.5906	3
List price: $39.86 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
6853465	3AN9M06003SZT	3AN9M06003SZT	UNCOATED	Straight-Cylindrical	6.0000	.2362	6.0	.2362	5.6400	.2220	13.0000	.5118	63.0000	2.480	18.0000	.7087	3
List price: $43.10 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
6853469	3AN9M08004SZT	3AN9M08004SZT	UNCOATED	Straight-Cylindrical	8.0000	.3150	8.0	.315	7.5200	.2961	18.0000	.7087	76.0000	2.992	24.0000	.9449	3
List price: $55.38 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
6853474	3AN9M10005SZT	3AN9M10005SZT	UNCOATED	Straight-Cylindrical	10.0000	.3937	10.0	.3937	9.4000	.3701	22.0000	.8661	76.0000	2.992	30.0000	1.181	3
List price: $77.88 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
6853479	3AN9M12006SZT	3AN9M12006SZT	UNCOATED	Straight-Cylindrical	12.0000	.4724	12.0	.4724	11.2800	.4441	25.0000	.9843	76.0000	2.992	36.0000	1.417	3
List price: $104.41 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
6853486	3AN9M16008SZT	3AN9M16008SZT	UNCOATED	Straight-Cylindrical	16.0000	.6299	16.0	.6299	15.0400	.5921	32.0000	1.259	89.0000	3.503	48.0000	1.889	3
List price: $196.56 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
6853494	3AN9M20009SZT	3AN9M20009SZT	UNCOATED	Straight-Cylindrical	20.0000	.7874	20.0	.7874	18.8000	.7402	40.0000	1.574	115.0000	4.527	60.0000	2.362	3
List price: $286.62 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.

Grades

UNCOATED

N Non ferreux

Material Group		螺旋插补/坡铣 0° - 15°	<="" td="">		<="" td="">	<="" td="" />
			UNCOATED			Recommended feed per tooth (fz = mm/z) for helical interpolation and ramping fz x 1
			Cutting Speed Vc m/min			Diameter D1 [Ømin Ømax]
		最大深度	Min	Start	Max	mm	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
		最大深度	Min	Start	Max	mm	2,5-4,8	4,6-7,6	5,8-9,5	6,9-11,4	9,2-15,2	11,5-19,0	13,8-22,8	16,1-26,6	18,4-30,4	20,7-34,2	23,0-38,0	28,8-47,5
N	1	1,25 x D1	500	600	2000	fz	0,022	0,044	0,055	0,066	0,088	0,110	0,132	0,153	0,176	0,198	0,220	0,275
	2	1,25 x D1	500	600	1500	fz	0,020	0,040	0,048	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247
	3	1,25 x D1	500	600	1500	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	4	1,25 x D1	400	450	750	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	5	1,25 x D1	250	400	1000	fz	0,020	0,040	0,050	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247

Material Group		螺旋插补/坡铣 15° - 30°	<="" td="">		<="" td="">	<="" td="" />
			UNCOATED			Recommended feed per tooth (fz = mm/z) for helical interpolation and ramping fz x 1
			Cutting Speed Vc m/min			Diameter D1 [Ømin Ømax]
		最大深度	Min	Start	Max	mm	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
		最大深度	Min	Start	Max	mm	2,5-4,8	4,6-7,6	5,8-9,5	6,9-11,4	9,2-15,2	11,5-19,0	13,8-22,8	16,1-26,6	18,4-30,4	20,7-34,2	23,0-38,0	28,8-47,5
N	1	1,25 x D1	500	600	1600	fz	0,017	0,033	0,041	0,050	0,066	0,082	0,099	0,115	0,132	0,148	0,165	0,206
	2	1,25 x D1	500	600	1200	fz	0,015	0,030	0,036	0,045	0,059	0,074	0,089	0,104	0,119	0,134	0,148	0,185
	3	1,25 x D1	500	600	1200	fz	0,012	0,023	0,029	0,035	0,046	0,058	0,069	0,080	0,092	0,104	0,115	0,144
	4	1,25 x D1	400	450	600	fz	0,012	0,023	0,029	0,035	0,046	0,058	0,069	0,080	0,092	0,104	0,115	0,144
	5	1,25 x D1	250	400	800	fz	0,015	0,030	0,038	0,045	0,059	0,074	0,089	0,104	0,119	0,134	0,148	0,185

Material Group		螺旋插补/坡铣 30° - 45°	<="" td="">		<="" td="">	<="" td="" />
			UNCOATED			Recommended feed per tooth (fz = mm/z) for helical interpolation and ramping fz x 1
			Cutting Speed Vc m/min			Diameter D1 [Ømin Ømax]
		最大深度	Min	Start	Max	mm	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
		最大深度	Min	Start	Max	mm	2,5-4,8	4,6-7,6	5,8-9,5	6,9-11,4	9,2-15,2	11,5-19,0	13,8-22,8	16,1-26,6	18,4-30,4	20,7-34,2	23,0-38,0	28,8-47,5
N	1	1,25 x D1	420	500	800	fz	0,013	0,026	0,033	0,040	0,053	0,066	0,079	0,092	0,106	0,119	0,132	0,165
	2	1,25 x D1	420	500	800	fz	0,012	0,024	0,029	0,036	0,048	0,059	0,071	0,083	0,095	0,107	0,119	0,148
	3	1,25 x D1	420	500	800	fz	0,009	0,018	0,023	0,028	0,037	0,046	0,055	0,064	0,074	0,083	0,092	0,115
	4	1,25 x D1	340	380	450	fz	0,009	0,018	0,023	0,028	0,037	0,046	0,055	0,064	0,074	0,083	0,092	0,115
	5	1,25 x D1	210	340	600	fz	0,012	0,024	0,030	0,036	0,048	0,059	0,071	0,083	0,095	0,107	0,119	0,148

Material Group		<="" td="">		<="" td="">	<="" td="" />
		Plunging/Drilling			UNCOATED			Recommended feed per revolution (fn =mm/rev) for plunging 3-flute end mills
		Plunging/Drilling			Cutting Speed Vc m/min				D1 Diameter
		最大深度	适用	冷却液	Min	Start	Max	mm	2,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
N	1	1,5 x D		需要	120	260	400	fn	0,056	0,084	0,095	0,105	0,112	0,140	0,154	0,165	0,175	0,186	0,196	0,210
	2	1,5 x D		需要	120	250	280	fn	0,056	0,084	0,095	0,105	0,112	0,140	0,154	0,165	0,175	0,186	0,196	0,210
	3	1,5 x D		需要	100	200	260	fn	0,056	0,084	0,095	0,105	0,112	0,140	0,154	0,165	0,175	0,186	0,196	0,210
	4	1 x D		需要	60	150	260	fn	0,042	0,056	0,070	0,084	0,098	0,112	0,140	0,147	0,154	0,165	0,175	0,196
	5	1,5 x D		需要	60	200	400	fn	0,056	0,084	0,095	0,105	0,112	0,140	0,154	0,165	0,175	0,186	0,196	0,210

Material Group		<="" td="">		<="" td="">	<="" td="" />
		Plunging/Drilling			UNCOATED			Recommended feed per revolution (fn =mm/rev) for plunging 2-flute end mills
		Plunging/Drilling			Cutting Speed Vc m/min				D1 Diameter
		最大深度	适用	冷却液	Min	Start	Max	mm	2,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
N	1	1,5 x D		需要	120	260	400	fn	0,080	0,120	0,135	0,150	0,160	0,200	0,220	0,235	0,250	0,265	0,280	0,300
	2	1,5 x D		需要	120	250	280	fn	0,080	0,120	0,135	0,150	0,160	0,200	0,220	0,235	0,250	0,265	0,280	0,300
	3	1,5 x D		需要	100	200	260	fn	0,080	0,120	0,135	0,150	0,160	0,200	0,220	0,235	0,250	0,265	0,280	0,300
	4	1 x D		需要	60	150	260	fn	0,060	0,080	0,100	0,120	0,140	0,160	0,200	0,210	0,220	0,235	0,250	0,280
	5	1,5 x D		需要	60	200	400	fn	0,080	0,120	0,135	0,150	0,160	0,200	0,220	0,235	0,250	0,265	0,280	0,300

Material Group		<="" td="">		<="" td="">	<="" td="" />
		Side Milling (A) and Slotting (B)			UNCOATED			Recommended feed per tooth (fz = mm/z) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	Cutting Speed Vc m/min				D1 Diameter
		ap	ae	ap	Min	Start	Max	mm	2,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
N	1	Ap1 max	0,5 x D1	1 x D	500	600	2000	fz	0,022	0,044	0,055	0,066	0,088	0,110	0,132	0,153	0,176	0,198	0,220	0,275
	2	Ap1 max	0,5 x D1	1 x D	500	600	1500	fz	0,020	0,040	0,048	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247
	3	Ap1 max	0,5 x D1	1 x D	500	600	1500	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	4	Ap1 max	0,5 x D1	1 x D	400	450	750	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	5	Ap1 max	0,5 x D1	1 x D	250	400	1000	fz	0,020	0,040	0,050	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247

Material Group		<="" td="">		<="" td="">	<="" td="" />
		Side Milling (A) and Slotting (B)			UNCOATED			Recommended feed per tooth (fz = mm/z) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	Cutting Speed Vc m/min				D1 Diameter
		ap	ae	ap	Min	Start	Max	mm	2,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
N	1	Ap1 max	0,5 x D1	1 x D	500	600	2000	fz	0,022	0,044	0,055	0,066	0,088	0,110	0,132	0,153	0,176	0,198	0,220	0,275
	2	Ap1 max	0,5 x D1	1 x D	500	600	1500	fz	0,020	0,040	0,048	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247
	3	Ap1 max	0,5 x D1	1 x D	500	600	1500	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	4	Ap1 max	0,5 x D1	1 x D	400	450	750	fz	0,015	0,031	0,038	0,046	0,062	0,077	0,092	0,107	0,123	0,138	0,154	0,192
	5	Ap1 max	0,5 x D1	1 x D	250	400	1000	fz	0,020	0,040	0,050	0,059	0,079	0,099	0,119	0,138	0,158	0,178	0,198	0,247
