Fraises d’ébauche • Série 4976 • Chanfreinage • Métrique

Série 4976 • Métrique

Features and benefits

Coupe au centre.
Pas plat peu profond.
Les articles listés sont standard. Autres modèles et revêtements sur commande.

Uses and application

Dimensions de l'outil : Configuration des goujures : X (variable)
Angle d'hélice : 30°
Corner Style: Corner Chamfer
Rainurage : Bout plat
Ramping : Ébauche
Fraisage de côté/avec épaulement : Bout plat
Queue — Cylindrique Classique

Workpiece Materials

P Acier

M Acier inoxydable

K Fonte

S Alliages hautes températures

H Matériaux trempés

Displaying 1- 9 of 9 results

Select Columns

Metric

Inch

Show

Metric

Inch

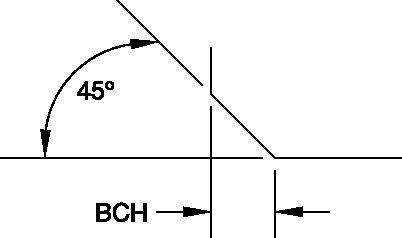

Numéro de matériaux SAP	Réf. catalogue ISO	Réf. catalogue ANSI	Nuance	Style adaptateur du côté machine	[D1] Diamètre effectif de coupe	[D1] Diamètre effectif de coupe	[D] Adaptateur / Queue / Diamètre d’alésage	[D] Adaptateur / Queue / Diamètre d’alésage	[AP1MAX] 1re profondeur de coupe maximale	[AP1MAX] 1re profondeur de coupe maximale	[L] Longueur totale	[L] Longueur totale	[BCH] Largeur chanfrein de bec	[BCH] Largeur chanfrein de bec	[Z] Nombre de goujures
5560708	497604002T	497604002T	WP15PE	Straight-Cylindrical	4.0000	.1575	6.0	.2362	8.0000	.3150	57.0000	2.244	0.3000	.0118	3
List price: $81.00 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
5560709	497605002T	497605002T	WP15PE	Straight-Cylindrical	5.0000	.1969	6.0	.2362	13.0000	.5118	57.0000	2.244	0.3000	.0118	3
List price: $81.00 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
5560710	497606002T	497606002T	WP15PE	Straight-Cylindrical	6.0000	.2362	6.0	.2362	13.0000	.5118	57.0000	2.244	0.3000	.0118	3
List price: $81.00 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
5560711	497608003T	497608003T	WP15PE	Straight-Cylindrical	8.0000	.3150	8.0	.315	16.0000	.6299	63.0000	2.480	0.3000	.0118	3
List price: $91.14 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
5560712	497610004T	497610004T	WP15PE	Straight-Cylindrical	10.0000	.3937	10.0	.3937	22.0000	.8661	72.0000	2.834	0.5000	.0197	4
List price: $124.26 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
5560713	497612005T	497612005T	WP15PE	Straight-Cylindrical	12.0000	.4724	12.0	.4724	26.0000	1.023	83.0000	3.267	0.5000	.0197	4
List price: $163.84 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
5560714	497614014T	497614014T	WP15PE	Straight-Cylindrical	14.0000	.5512	14.0	.5512	26.0000	1.023	83.0000	3.267	0.5000	.0197	4
List price: $206.18 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
5560715	497616006T	497616006T	WP15PE	Straight-Cylindrical	16.0000	.6299	16.0	.6299	32.0000	1.259	92.0000	3.622	0.5000	.0197	4
List price: $243.00 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.
5560717	497620007T	497620007T	WP15PE	Straight-Cylindrical	20.0000	.7874	20.0	.7874	38.0000	1.496	104.0000	4.094	0.5000	.0197	4
List price: $365.44 /each Your price:: Qty Oops! we don't have that many in stock. Adjusted to meet the minimum package size.

Grades

ALTIN-MW
WP15PE

Nuance de carbure munie d'un épais revêtement PVD dont la composition chimique et le procédé ont été optimisés pour une meilleure résistance à l'usure. Protection exceptionnelle dans le fraisage de l'acier pour atténuer la formation de cratères, l'usure en dépouille et l'entaille à la profondeur de coupe. Excellentes performances jusqu'à 52 HRC.

P Acier

S Alliages hautes températures

H Matériaux trempés

K Fonte

M Acier inoxydable

Conseils d'utilisation • Série 4976 • Métrique

		<="" td="">		<="" td="">	<="" td="" />
		Side Milling (A) and Slotting (B)			WP15PE			Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	Cutting Speed vc m/min				D1 Diameter
Material Group		ap	ae	ap	Min		Max	mm	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	1,5 x D	0,5 x D	1 x D	150	–	200	fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	1	1,5 x D	0,5 x D	1 x D	150	–	200	fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	2	1,5 x D	0,5 x D	1 x D	140	–	190	fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	3	1,5 x D	0,4 x D	0,75 x D	120	–	160	fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	4	1,5 x D	0,4 x D	0,75 x D	90	–	150	fz	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
	5	1,5 x D	0,4 x D	0,75 x D	60	–	100	fz	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
M	1	1,5 x D	0,4 x D	0,75 x D	90	–	115	fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	2	1,5 x D	0,4 x D	0,75 x D	60	–	80	fz	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
	3	1,5 x D	0,4 x D	0,75 x D	60	–	70	fz	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
K	1	1,5 x D	0,5 x D	1 x D	120	–	150	fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	2	1,5 x D	0,4 x D	1 x D	110	–	140	fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	3	1,5 x D	0,4 x D	1 x D	110	–	130	fz	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
S	1	1,5 x D	0,3 x D	0,75 x D	50	–	90	fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	2	1,5 x D	0,3 x D	0,3 x D	25	–	40	fz	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
	3	1,5 x D	0,4 x D	0,75 x D	25	–	40	fz	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
	4	1,5 x D	0,3 x D	0,75 x D	50	–	60	fz	0,016	0,021	0,026	0,037	0,045	0,052	0,058	0,064	0,069	0,074	0,084
H	1	1,5 x D	0,3 x D	0,3 x D	80	–	140	fz	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
