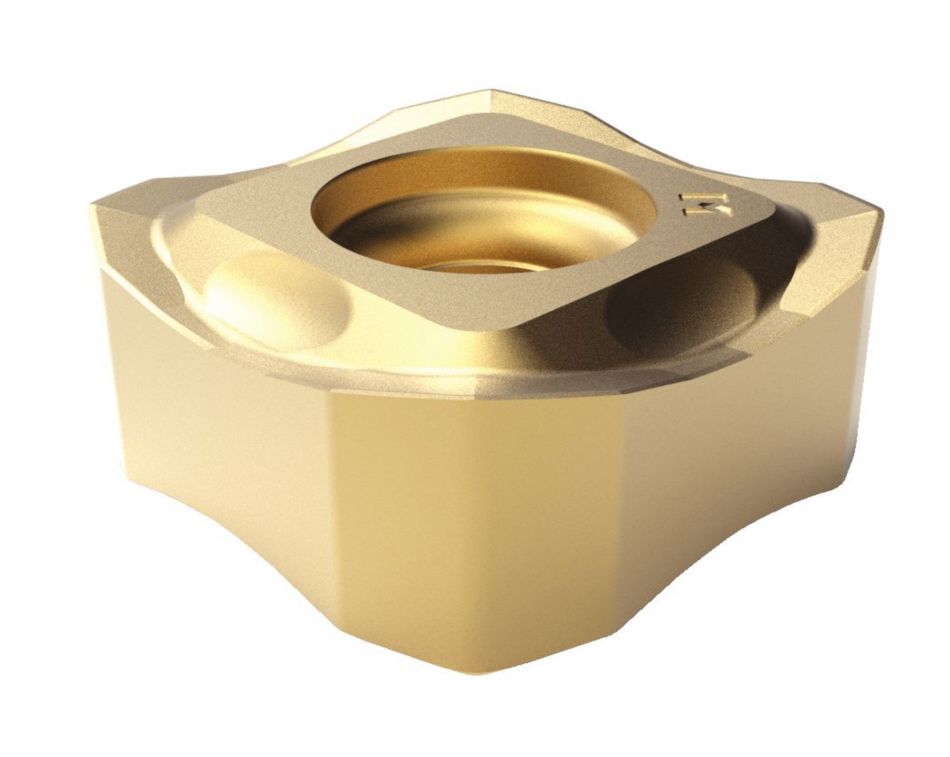

M8065HD • SNMX-MM • Pour travaux lourds de surfaçage
Plaquettes • SNMX-MM • Pour travaux lourds de surfaçage
Workpiece Materials
P
Acier
M
Acier inoxydable
K
Fonte
S
Alliages hautes températures
Filters and Columns
Filters
Filters
Filters
View filters in
Metric
Inch
Matière de la pièce à usiner
Matière de la pièce à usiner
-
P Acier (2)
-
P0Aciers bas carbone, à copeaux longs C < 0,25 % ; < 125 HB ; < 530 N/mm^2 UTS(2)
-
P1Aciers bas carbone, à copeaux courts C < 0,25 % ; < 125 HB ; < 530 N/mm^2 UTS(2)
-
P2Aciers moyenne et haute teneur en carbone C < 0,25 % ; < 220 HB ; < 25 HRC ; > 530 N/mm^2 UTS(2)
-
P3Aciers alliés et aciers à outils C > 0,25 % ; < 330 HB ; < 35 HRC ; 600-850 N/mm^2 UTS(2)
-
P4Aciers alliés et aciers à outils C > 0,25 % ; 350-420 HB; 35-43 HRC ; 850-1400 N/mm^2 UTS(2)
-
P5Aciers inoxydables ferritiques, martensitiques et PH < 330 HB ; < 35 HRC ; 600-900 N/mm^2 UTS(2)
-
P6Aciers inoxydables ferritiques, martensitiques et PH à haute résistance mécanique 350-450 HB ; 35-43 HRC ; 900-2400 N/mm^2 UTS(2)
-
-
M Acier inoxydable (2)
-
M1Acier inoxydable austénitique 130-200 HB ; < 600 N/mm^2 UTS(2)
-
M2Aciers inoxydables moulés et austénitiques haute résistance 150-230 HB ; < 25 HRC ; > 600 N/mm^2 UTS(2)
-
M3Acier inoxydable duplex 135-275 HB ; < 30 HRC ; 500-1200 N/mm^2 UTS(2)
-
-
K Fonte (2)
-
K1Fonte grise 120-290 HB ; < 32 HRC ; 125-500 N/mm^2 UTS(2)
-
K2CGI et fontes ductiles à résistance faible et moyenne 130-260 HB ; < 28 HRC ; <600 N/mm^2 UTS(2)
-
K3Fontes ductiles à haute résistance mécanique et fontes ductiles ayant subi une trempe étagée bainitique 180-350 HB ; < 43 HRC ; >600 N/mm^2 UTS(2)
-
-
S Alliages hautes températures (2)
-
S4Titane et alliages de titane 300-400 HB ; 33-43 HRC ; 900-1600 N/mm^2 UTS(2)
-
Select All Star
-
CN (1)
-
DE (1)
-
IN (3)
application
Nuance de l’outil de coupe
Nuance de l’outil de coupe
-
WK15CM (1)
-
WP35CM (2)
-
WU20PM (1)
Plaquette de planage
Plaquette de planage
-
N (1)
-
Y (3)
insertGeometry
Brise copeau CBMD
Brise copeau CBMD
-
MM (3)
Matériau de coupe
Matériau de coupe
-
H W (3)
No filters matching ""
Change the visible columns with any of the parameters listed below. A maximum of 7 columns can be displayed.
Displaying
1- 4
of 4 results
Metric
Inch
Show
Metric
Inch
| Numéro de matériaux SAP | Réf. catalogue ISO | Réf. catalogue ANSI | Nuance | Premier choix | Arêtes de coupe par plaquette | [D] Taille de plaquette CI | [D] Taille de plaquette CI | [L10] Longueur d’arête de coupe de la plaquette | [L10] Longueur d’arête de coupe de la plaquette | [S] Épaisseur de la plaquette | [S] Épaisseur de la plaquette | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6852432 | SNMX150612ZNSNMM | SNMX150612ZNSNMM | WP35CM | 8 | 15.8750 | .6250 | 15.8750 | .6250 | 6.3500 | .2500 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$19.97
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4137987 | SNMX150612ZNSNMM | SNMX150612ZNSNMM | WU20PM | 8 | 15.8750 | .6250 | 15.8750 | .6250 | 6.3500 | .2500 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$19.75
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5649102 | SNMX150612ZNSNMM | SNMX150612ZNSNMM | WK15CM | 8 | 15.8750 | .6250 | 15.8750 | .6250 | 6.3500 | .2500 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$19.97
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6901786 | SNMX1506ZZXP | SNMX1506ZZXP | WP35CM | 8 | 15.8750 | .6250 | 15.8750 | .6250 | 6.3500 | .2500 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$20.47
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
List price:
Discount: %
Replacement
This item is no longer available
Replacement Product Please contact customer service for assistance
Replacement Product Please contact customer service for assistance
Qty
Sold in pkg. of
Grades
-
WK15CM
-
WP35CMP AcierS Alliages hautes températuresK FonteM Acier inoxydable
-
WU20PM
Guide de sélection des plaquettes
| Light Machining | General Purpose | Heavy Machining | ||||
| Material Group | Geometry | Grade | Geometry | Grade | Geometry | Grade |
| P1–P2 | .S..MM | WP35CM | .S..MM | WP35CM | .S..MM | WU20PM |
| P3–P4 | .S..MM | WP35CM | .S..MM | WP35CM | .S..MM | WU20PM |
| P5–P6 | .S..MM | WP35CM | .S..MM | WP35CM | .S..MM | WP35CM |
| M1–M2 | .S..MM | WU20PM | .S..MM | WU20PM | .S..MM | WU20PM |
| M3 | .S..MM | WP35CM | .S..MM | WP35CM | .S..MM | WP35CM |
| K1–K2 | .S..MM | WK15CM | .S..MM | WK15CM | .S..MM | WU20PM |
| K3 | .S..MM | WU20PM | .S..MM | WU20PM | .S..MM | WK15CM |
| N1–N2 | .S..MM | WU20PM | .S..MM | WU20PM | .S..MM | WU20PM |
| N3 | .S..MM | WU20PM | .S..MM | WU20PM | .S..MM | WU20PM |
| S1–S2 | .S..MM | WU20PM | .S..MM | WU20PM | .S..MM | WU20PM |
| S3 | .S..MM | WU20PM | .S..MM | WU20PM | .S..MM | WU20PM |
| S4 | .S..MM | WP35CM | .S..MM | WU20PM | .S..MM | WU20PM |
| Insert Geometry | Programmed Feed per Tooth (fz) at a % of Radial Depth of Cut (ae) | Insert Geometry | ||||||||||||||
| 5% | 10% | 20% | 30% | 40–100% | ||||||||||||
| .S..MM | 0,22 | 0,65 | 1,07 | 0,16 | 0,47 | 0,77 | 0,12 | 0,35 | 0,58 | 0,10 | 0,31 | 0,50 | 0,10 | 0,28 | 0,46 | .S..MM |
| Light Machining | General Purpose | Heavy Machining |
| Insert Geometry | Programmed Feed per Tooth (fz) at a % of Radial Depth of Cut (ae) | Insert Geometry | ||||||||||||||
| 5% | 10% | 20% | 30% | 40-100% | ||||||||||||
| .S..MM | .008 | .026 | .042 | .006 | .018 | .030 | .005 | .014 | .023 | .004 | .012 | .020 | .004 | .011 | .018 | .S..MM |
| Light Machining | General Purpose | Heavy Machining |
| Material Group | WP35CM | WK15CM | WU20PM | |||||||
| P | 1 | 455 | 395 | 370 | — | — | — | 330 | 290 | 270 |
| 2 | 280 | 255 | 230 | — | — | — | 275 | 250 | 200 | |
| 3 | 255 | 230 | 205 | — | — | — | 255 | 220 | 175 | |
| 4 | 190 | 175 | 160 | — | — | — | 225 | 190 | 150 | |
| 5 | 260 | 230 | 210 | — | — | — | 185 | 175 | 150 | |
| 6 | 160 | 135 | — | — | — | — | 165 | 130 | 100 | |
| M | 1 | 205 | 185 | 155 | — | — | — | 205 | 180 | 165 |
| 2 | 185 | 160 | 140 | — | — | — | 185 | 160 | 130 | |
| 3 | 145 | 130 | 115 | — | — | — | 140 | 120 | 95 | |
| K | 1 | 295 | 265 | 240 | 420 | 385 | 340 | 250 | 220 | 185 |
| 2 | 235 | 210 | 190 | 335 | 295 | 275 | 200 | 180 | 150 | |
| 3 | 195 | 175 | 160 | 280 | 250 | 230 | 180 | 150 | 120 | |
| N | 1 | — | — | — | — | — | — | 550 | 470 | 400 |
| 2 | — | — | — | — | — | — | 550 | 470 | 400 | |
| 3 | — | — | — | — | — | — | 400 | 350 | 300 | |
| S | 1 | — | — | — | — | — | — | 40 | 35 | 25 |
| 2 | — | — | — | — | — | — | 40 | 35 | 25 | |
| 3 | — | — | — | — | — | — | 50 | 40 | 25 | |
| 4 | — | — | — | — | — | — | 70 | 50 | 35 | |
| H | 1 | — | — | — | — | — | — | 110 | 80 | 70 |
| Material Group | WP35CM | WK15CM | WU20PM | |||||||
| P | 1 | 1490 | 1300 | 1210 | — | — | — | 1080 | 950 | 890 |
| 2 | 920 | 840 | 750 | — | — | — | 900 | 820 | 660 | |
| 3 | 840 | 750 | 670 | — | — | — | 840 | 720 | 570 | |
| 4 | 620 | 570 | 520 | — | — | — | 740 | 620 | 490 | |
| 5 | 850 | 750 | 690 | — | — | — | 610 | 570 | 490 | |
| 6 | 520 | 440 | — | — | — | — | 540 | 430 | 330 | |
| M | 1 | 670 | 610 | 510 | — | — | — | 670 | 590 | 540 |
| 2 | 610 | 520 | 460 | — | — | — | 610 | 520 | 430 | |
| 3 | 480 | 430 | 380 | — | — | — | 460 | 390 | 310 | |
| K | 1 | 970 | 870 | 790 | 1380 | 1260 | 1120 | 820 | 720 | 610 |
| 2 | 770 | 690 | 620 | 1100 | 970 | 900 | 660 | 590 | 490 | |
| 3 | 640 | 570 | 520 | 920 | 820 | 750 | 590 | 490 | 390 | |
| N | 1 | — | — | — | — | — | — | 1800 | 1540 | 1310 |
| 2 | — | — | — | — | — | — | 1800 | 1540 | 1310 | |
| 3 | — | — | — | — | — | — | 1310 | 1150 | 980 | |
| S | 1 | — | — | — | — | — | — | 130 | 110 | 80 |
| 2 | — | — | — | — | — | — | 130 | 110 | 80 | |
| 3 | — | — | — | — | — | — | 160 | 130 | 80 | |
| 4 | — | — | — | — | — | — | 230 | 160 | 110 | |
| H | 1 | — | — | — | — | — | — | 360 | 260 | 230 |
