    TT SF HPV CV Z Forme B/AD • Safe-Lock

    Mandrins de frettage SAFE-LOCK™

    Numéro de matériel5089587

    Ref. ISO CatalogueCV40ZBSFTT062256Ref. ANSI CatalogueCV40ZBSFTT062256

    CAT Shank Tools SAFE-LOCK™ Shrink Fit Toolholders
    CAT Shank Tools SAFE-LOCK™ Shrink Fit Toolholders
    CAT Shank Tools SAFE-LOCK™ Shrink Fit Toolholders
    Open expanded view
    CAT Shank Tools SAFE-LOCK™ Shrink Fit Toolholders
    CAT Shank Tools SAFE-LOCK™ Shrink Fit Toolholders
    Représentation Générique
    Tarif
    $699.12/unité
    Remise
    Votre prix
    /unité
    En stockCet article n'est plus disponibleLivraison plus longue
    Groupe de Tarification des Matériaux
    Contactez notre équipe commerciale pour découvrir toutes vos options tarifaires
    Vendu en pkg. de 0Régler pour obtenir la taille minimale de l’emballage.
    Quantité minimale : 0Ajusté pour satisfaire la quantité minimale de commandes.
    Cet article n'est plus disponible
    • Réglage axial — en boutRéglage axial — en bout
    • Précision — 3 μ ou moinsPrécision — 3 μ ou moins
    • Through Coolant: Radial: DrillingThrough Coolant: Radial: Drilling
    • Équilibrage — G 2,5@ 25 000 t/mnÉquilibrage — G 2,5@ 25 000 t/mn
    • Queue — SK CAT(CV) ANSI B5.50 1"–8 unc à tiretteQueue — SK CAT(CV) ANSI B5.50 1"–8 unc à tirette
    • Arrosage interne : AV de l'adaptateur commercialArrosage interne : AV de l'adaptateur commercial
    • Queue - Safe-Lock ≤h6Queue - Safe-Lock ≤h6
    Le format {{cadTool}} n'est pas disponible

    Sending to {{cadTool}} in progress...

    Downloaded file will be available after import in the {{cadTool}} tool library.

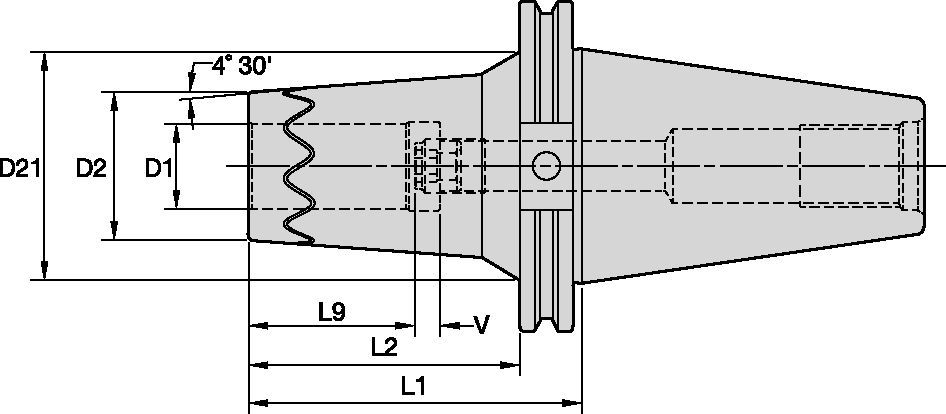

    Drawings for 5089587
    Metric
    Inch
    Numéro de matériel5089587
    Ref. ISO CatalogueCV40ZBSFTT062256
    Ref. ANSI CatalogueCV40ZBSFTT062256
    [D1] Adaptateur / Queue / Diamètre d’alésage15.88 mm
    [D1] Adaptateur / Queue / Diamètre d’alésage0.625 in
    [D2] Diamètre du corps 1 Côté pièce à usiner 29.5 mm
    [D2] Diamètre du corps 1 Côté pièce à usiner 1.161 in
    [D21] Diamètre du corps 2 Côté pièce à usiner36.72 mm
    [D21] Diamètre du corps 2 Côté pièce à usiner1.446 in
    [L1] Longueur de référence65 mm
    [L1] Longueur de référence2.559 in
    [L2] Longueur exploitable 45.9 mm
    [L2] Longueur exploitable 1.807 in
    [L9] Longueur de bridage 40 mm
    [L9] Longueur du trou de bridage 1.575 in
    [V] Valeur de réglage 10 mm
    [V] Valeur de réglage 0.394 in
    Poids en kilogrammes1.01
    See all Product Variants

    Uses and application

    • Réglage axial — en boutRéglage axial — en bout
    • Précision — 3 μ ou moinsPrécision — 3 μ ou moins
    • Through Coolant: Radial: DrillingThrough Coolant: Radial: Drilling
    • Équilibrage — G 2,5@ 25 000 t/mnÉquilibrage — G 2,5@ 25 000 t/mn
    • Queue — SK CAT(CV) ANSI B5.50 1"–8 unc à tiretteQueue — SK CAT(CV) ANSI B5.50 1"–8 unc à tirette
    • Arrosage interne : AV de l'adaptateur commercialArrosage interne : AV de l'adaptateur commercial
    • Queue - Safe-Lock ≤h6Queue - Safe-Lock ≤h6

    Features and benefits

    • SAFE-LOCK™, un système antidérapant innovant et unique.
    • Convient pour les outils de coupe en carbure et en acier rapide.
    • Nécessite ≥ une unité de frettage de 10 kW.

    Créez une Solution pour calculer les avances et vitesses

    Après avoir créé une Solution, choisissez simplement l'icône "Avances et Vitesses" et notre système vous fournira ses recommandations. Vous pouvez les personnaliser en ajoutant votre machine et vos spécifications techniques, ou en ajustant votre demande à l'aide des curseurs.
