Coolant — Through Coolant 100 bar (1500 psi) Maximum
Kühlmittel – Innere Kühlmittelzuführung 100 bar (1500 psi) MaximumDownloaded file will be available after import in the {{cadTool}} tool library.
| Material Nummer | 2044929 |

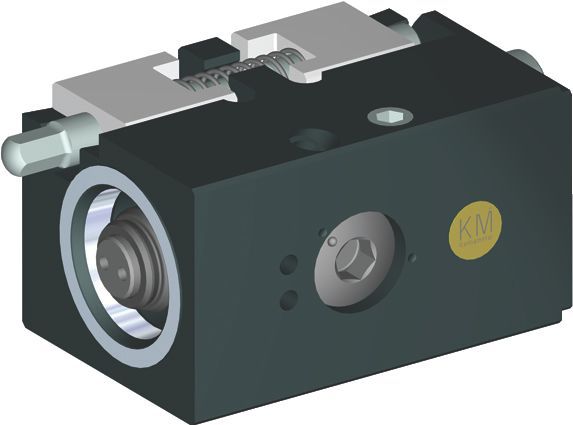

| ISO Katalog Nummer | KM50CL2SL2575M |
| ANSI Katalog Nummer | KM50CL2SL2575M |
| [CSWS] Systemgröße Werkstückseite | KM50 |
| [B] Schaftbreite | 70 mm |
| [B] Schaftbreite | 2.7559 in |
| [F] F Abmessung | 40 mm |
| [F] F Abmessung | 1.5748 in |
| [H] Schafthöhe | 50 mm |
| [H] Schafthöhe | 1.9685 in |
| [H1] Spitzenhöhe | 25 mm |
| [H1] Spitzenhöhe | 0.9843 in |
| [L1] Messlänge | 100 mm |
| [L1] Messlänge | 3.937 in |
| Betätigungsschraube Größe | 10 mm |
| Gewicht Kilogramm | 2.22 |
Coolant — Through Coolant 100 bar (1500 psi) MaximumKühlmittel – Innere Kühlmittelzuführung 100 bar (1500 psi) MaximumLösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
