Coolant — Through Coolant 100 bar (1500 psi) Maximum
Arrosage — Arrosage interne 100 bar (1500 psi) Maximum
Shank: KM4X™
Shank - KM-TS ISO 26622
Queue — KM-TS ISO 26622Downloaded file will be available after import in the {{cadTool}} tool library.
| Numéro de matériel | 5589483 |
| Ref. ISO Catalogue | KM4X63S25KPDUNR11 |
| Ref. ANSI Catalogue | KM4X63S25KPDUNR11 |

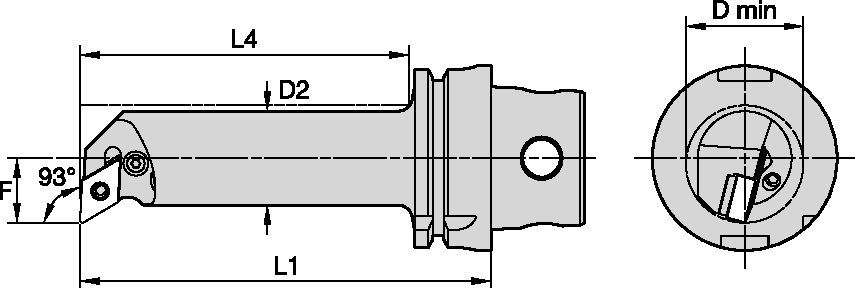

| [D2] Diamètre du corps 1 Côté pièce à usiner | 25 mm |
| [D2] Diamètre du corps 1 Côté pièce à usiner | 0.984 in |
| [DM] Diamètre d’alésage minimum | 32 mm |
| [DM] Diamètre d’alésage minimum | 1.26 in |
| [F] Dimension F | 17 mm |
| [F] Dimension F | 0.669 in |
| [L4] Profondeur maximale d’alésage | 88.33 mm |
| [L4] Profondeur maximale d’alésage | 3.477 in |
| [L1] Longueur d’outil | 125 mm |
| [L1] Longueur d’outil | 4.921 in |
| Plaquette étalon | DN..110408/DN..332 |
| Poids en kilogrammes | 1.11 |
| Poids Livres | 2.45 |
Coolant — Through Coolant 100 bar (1500 psi) MaximumArrosage — Arrosage interne 100 bar (1500 psi) MaximumShank: KM4X™Shank - KM-TS ISO 26622Queue — KM-TS ISO 26622Créez une Solution pour calculer les avances et vitesses
Après avoir créé une Solution, choisissez simplement l'icône "Avances et Vitesses" et notre système vous fournira ses recommandations. Vous pouvez les personnaliser en ajoutant votre machine et vos spécifications techniques, ou en ajustant votre demande à l'aide des curseurs.
