GX34 • Sistema metrico • Imbocco con smusso forma D
Maschi in metallo duro con vani dritti Victory™ • Fori passanti
Metric
Inch
| Codice materiale SAP | 3494732 |
| Codice catalogo ISO | 12744 |
| Codice catalogo ANSI | 12744 |
| Qualità | GP4535 |

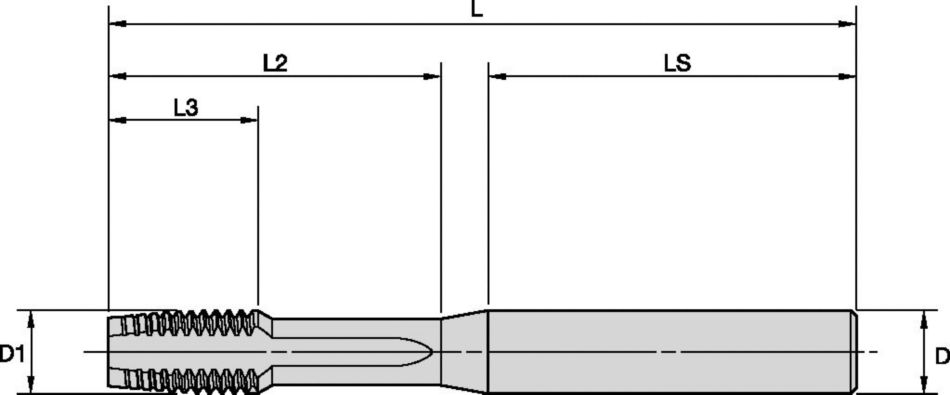

| [D1-TDZ] Dimensione diametro filetto | M6 X 1 |
| [L] Lunghezza complessiva | 70.0000 mm |
| [L] Lunghezza complessiva | 2.755 in |
| [L3] Lunghezza filettata | 12.0000 mm |
| [L3] Lunghezza filettata | .4724 in |
| [L2] Lunghezza utilizzabile | 23.0000 mm |
| [L2] Lunghezza utilizzabile | .9055 in |
| [D] Dia adattatore / stelo / foro | 6.0 mm |
| [D] Dia adattatore / stelo / foro | .2362 in |
| [Z] Numero di vani | 4 |
| Classe di tolleranza del filetto ISO | 6HX-I |
Uses and application
Maschiatura: Foro passante
HM
Forma imbocco D (3,5–5)
Refrigerante esterno: Maschiatura
Class of Fit: 6HX
Specifiche del costruttore: M
Specifiche del costruttore: MF
Grades
-
GP4535
Coated carbide, PVD multilayer coating with TiAlN and TiN over a high-strength carbide substrate
specifically designed for tap application. Use in steel up to 32 HRC and cast iron at four times faster
speeds than HSS-E-PM taps.K Ghisa
