PCLN 95°

Unità da taglio per interni • Bloccaggio P

Metric
Inch
Codice materiale SAP 6342951
Codice catalogo ISO PSC63S25HPCLNR12
Codice catalogo ANSI PSC63S25HPCLNR12

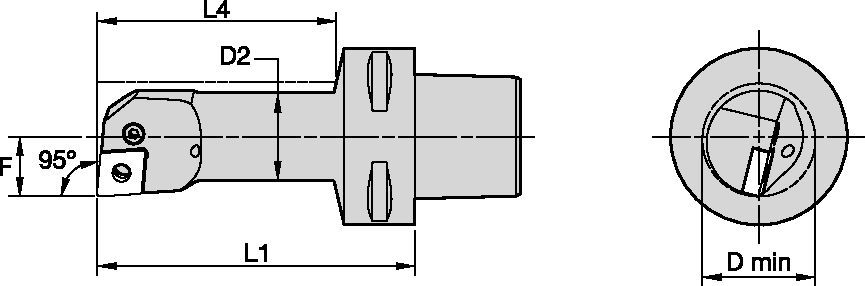

[D2] Diametro corpo 1 - Lato pezzo 25 mm
[D2] Diametro corpo 1 - Lato pezzo .9843 in
[L1] Lunghezza utensile 100 mm
[L1] Lunghezza utensile 3.937 in
[L4] Massima profondità di barenatura 74 mm
[L4] Massima profondità di barenatura 2.913 in
[F] Dimensione F 17 mm
[F] Dimensione F .6693 in
[DM] Diametro minimo del foro 32 mm
[DM] Diametro minimo del foro 1.259 in
Inserto di riferimento CN..120408/CN..432
Peso in chilogrammi 1.27
Visualizzare tutte le varianti del prodotto

Uses and application

  • Specifiche del costruttore: ISO 26623Specifiche del costruttore: ISO 26623
  • Shank - PSCShank - PSC
  • Coolant: Through Coolant 80 bar MaximumCoolant: Through Coolant 80 bar Maximum
  • Coolant: Through Coolant 1200 psi MaximumCoolant: Through Coolant 1200 psi Maximum

Materiale da lavorare

P Acciaio
M Acciai inossidabili
K Ghisa
N Materiali non ferrosi
S Leghe resistenti al calore
H Materiali temprati
C Materiali CFRP

Lato macchina

loading...

Lato pezzo

loading...

Parti di ricambio for PCLN 95°

Spare Part
    PSC P CLAMP ANSI 4N PARTS KIT PSC P CLAMP ANSI 4N PARTS KIT
    PSC P CLAMP ANSI 4N PARTS KIT
