Adattatori Whistle Notch™

Select Filters
Filters
Filters
Filters
View filters in
Metric
Inch
frontEnd
Estremità anteriore adattatore
Estremità anteriore adattatore
  • WHISTLE DRIVE ADAPTER (3)
  • WHISTLE NOTCH ADAPTER (12)
Stile estremità anteriore
Stile estremità anteriore
  • ZYL13 2Deg-Whistle Notch (12)
  • ZYL63 2Deg Surf w/Cyl.w/drive (3)
Lunghezza spessore
Lunghezza spessore
  • 3.346 in (2)
  • 3.543 in (3)
  • 3.938 in (5)
  • 4.331 in (3)
  • 4.724 in (2)
Lunghezza spessore
Lunghezza spessore
  • 100 mm (5)
  • 110 mm (3)
  • 90 mm (3)
  • 120 mm (2)
  • 85 mm (2)
Dimensione estremità anteriore
Dimensione estremità anteriore
  • 0.01 in (1)
  • 0.014 in (1)
  • 0.016 in (1)
  • 0.019 in (1)
  • 0.022 in (1)
  • 0.025 in (1)
  • 0.028 in (1)
  • 0.031 in (2)
  • 0.038 in (2)
  • 0.049 in (2)
  • 0.062 in (1)
  • 0.078 in (1)
Dimensione estremità anteriore Min to Dimensione estremità anteriore Max
Dimensione estremità anteriore
Dimensione estremità anteriore
  • 6.0 mm (1)
  • 8.0 mm (1)
  • 10.0 mm (1)
  • 12.0 mm (1)
  • 14.0 mm (1)
  • 16.0 mm (1)
  • 18.0 mm (1)
  • 20.0 mm (2)
  • 25.0 mm (2)
  • 32.0 mm (2)
  • 40.0 mm (1)
  • 50.0 mm (1)
Dimensione estremità anteriore Min to Dimensione estremità anteriore Max
No filters matching ""
View Products in
Metric
Inch

ORIGINAL PRODUCT

SWN MM-HSK forma A SWN MM-HSK forma A

Whistle Notch™ Adapters Short
(2 Products)
View Products
Codice materiale SAP Codice catalogo ISO Codice catalogo ANSI [D1] Diametro adattatore / stelo / foro [D1] Diametro adattatore / stelo / foro [D2] Diametro corpo 1 - Lato pezzo [D2] Diametro corpo 1 - Lato pezzo [L1] Lunghezza spessore [L1] Lunghezza spessore [L9] Lunghezza di bloccaggio [L9] Lunghezza foro di bloccaggio Vite di bloccaggio - Dimensione chiave ID Catalogo momenti torcenti - Newton metri Peso in chilogrammi
1254122 HSK100ASWN20085M HSK100ASWN20085M 20.0000 .7874 50.0000 1.968 85.0000 3.346 42.0000 1.653 8 mm 95 2.70
    List price:
    $573.19 /each
    Your price::
    1254123 HSK100ASWN25085M HSK100ASWN25085M 25.0000 .9843 55.0000 2.165 85.0000 3.346 42.5000 1.673 6 mm 35 2.82
      List price:
      $601.84 /each
      Your price::
      List price:
      Discount: %
      Your price::
      Replacement This item is no longer available
      Replacement Product Please contact customer service for assistance

      ORIGINAL PRODUCT

      SWN MM • With Drive • HSK Form A SWN MM • With Drive • HSK Form A

      Whistle Notch™ Adapters Short
      (3 Products)
      View Products
      Codice materiale SAP Codice catalogo ISO Codice catalogo ANSI [D1] Diametro adattatore / stelo / foro [D1] Diametro adattatore / stelo / foro [D2] Diametro corpo 1 - Lato pezzo [D2] Diametro corpo 1 - Lato pezzo [L1] Lunghezza spessore [L1] Lunghezza spessore [L9] Lunghezza di bloccaggio [L9] Lunghezza foro di bloccaggio Vite di bloccaggio - Dimensione chiave ID Catalogo momenti torcenti - Newton metri Peso in chilogrammi
      1254124 HSK100ASWN32100M HSK100ASWN32100M 32.0000 1.259 61.8500 2.435 100.0000 3.937 66.0000 2.598 6 mm 35 3.30
        List price:
        $628.28 /each
        Your price::
        1254125 HSK100ASWN40110M HSK100ASWN40110M 40.0000 1.580 69.8500 2.750 110.0000 4.330 76.0000 2.990 6 mm 35 3.74
          List price:
          $640.74 /each
          Your price::
          1254126 HSK100ASWN50110M HSK100ASWN50110M 50.0000 1.968 79.8500 3.144 110.0000 4.330 76.0000 2.992 6 mm 35 4.10
            List price:
            $635.78 /each
            Your price::
            List price:
            Discount: %
            Your price::
            Replacement This item is no longer available
            Replacement Product Please contact customer service for assistance

            ORIGINAL PRODUCT

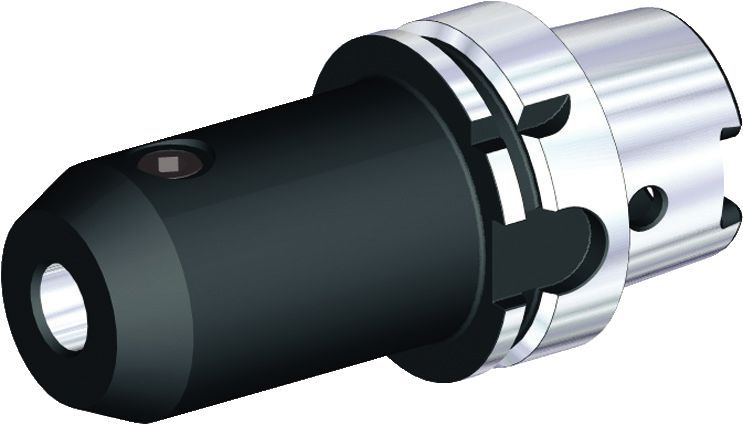

            WN-HSK Form A WN-HSK Form A

            Whistle Notch™ Adapters
            (10 Products)
            View Products
            Codice materiale SAP Codice catalogo ISO Codice catalogo ANSI [D1] Diametro adattatore / stelo / foro [D1] Diametro adattatore / stelo / foro [D2] Diametro corpo 1 - Lato pezzo [D2] Diametro corpo 1 - Lato pezzo [L1] Lunghezza spessore [L1] Lunghezza spessore [L9] Lunghezza di bloccaggio [L9] Lunghezza foro di bloccaggio [V] Gamma di regolazione [V] Gamma di regolazione Vite di bloccaggio - Dimensione chiave ID Catalogo momenti torcenti - Newton metri Vite di arresto - Dimensione chiave ID Peso in chilogrammi
            1155902 HSK100AWN06090M HSK100AWN06090M 6.0000 .2362 24.5000 .9646 90.0000 3.543 30.0000 1.181 10.0000 .3937 3 mm 7 2.5 mm 2.20
              List price:
              $573.19 /each
              Your price::
              1155903 HSK100AWN08090M HSK100AWN08090M 8.0000 .3150 27.5000 1.082 90.0000 3.543 30.0000 1.181 10.0000 .3937 4 mm 15 3 mm 2.26
                List price:
                $573.19 /each
                Your price::
                1155904 HSK100AWN10090M HSK100AWN10090M 10.0000 .3937 34.5000 1.358 90.0000 3.543 35.0000 1.378 10.0000 .3937 5 mm 25 4 mm 2.41
                  List price:
                  $573.19 /each
                  Your price::
                  1155905 HSK100AWN12100M HSK100AWN12100M 12.0000 .4724 41.5000 1.633 100.0000 3.937 40.0000 1.574 10.0000 .3937 6 mm 35 5 mm 2.66
                    List price:
                    $573.19 /each
                    Your price::
                    1155906 HSK100AWN14100M HSK100AWN14100M 14.0000 .5512 43.5000 1.712 100.0000 3.937 40.0000 1.574 10.0000 .3937 6 mm 35 5 mm 2.72
                      List price:
                      $573.19 /each
                      Your price::
                      1126240 HSK100AWN18100M HSK100AWN18100M 18.0000 .7087 49.5000 1.948 100.0000 3.937 43.0000 1.692 10.0000 .3937 6 mm 50 6 mm 2.91
                        List price:
                        $573.19 /each
                        Your price::
                        List price:
                        Discount: %
                        Your price::
                        Replacement This item is no longer available
                        Replacement Product Please contact customer service for assistance
