LSE 90°

절삭 유닛 • 레이다운 나사가공

Metric
Inch
SAP Material Number 4100716
ISO Catalog Number PSC63LSEL16N
ANSI Catalog Number PSC63LSEL16N

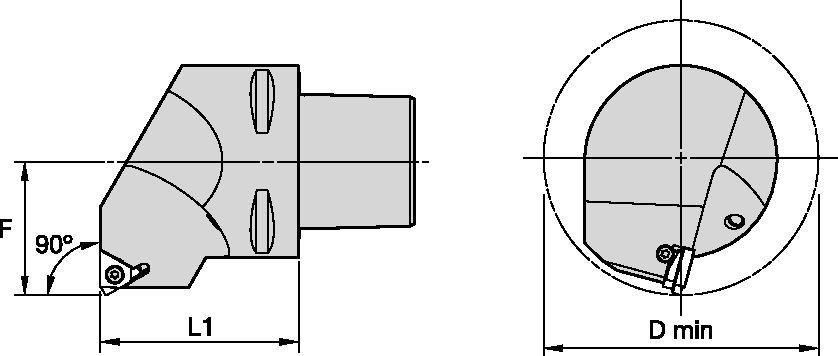

[L1] Tool Length 65 mm
[L1] Tool Length 2.559 in
[F] F Dimension 45 mm
[F] F Dimension 1.771 in
[DM] Minimum Bore Diameter 90 mm
[DM] Minimum Bore Diameter 3.543 in
Gage Insert LT16NL
Weight Kilograms 1.5
모든 제품 변형 보기

사용 및 응용 분야

  • 제조업체 규격: ISO 26623제조업체 규격: ISO 26623
  • Coolant - Through Coolant 1200 psiCoolant - Through Coolant 1200 psi
  • Shank - PSCShank - PSC
  • Coolant: Through Coolant 80 bar MaximumCoolant: Through Coolant 80 bar Maximum

공작물 재료

P Steel
M Stainless Steel
K Cast Iron
N Non-Ferrous
S High-Temp Alloys

기계 측면

로드 중...

공작물 측면

로드 중...

예비 부품 for LSE 90°

Spare Part
    SM-YE3 CARBIDE SHIM S/T SM-YE3 CARBIDE SHIM S/T
    SM-YE3 CARBIDE SHIM S/T
    Spare Part
      SCREW SHIM SCREW SHIM
      SCREW SHIM
      Spare Part
        TAPERED HEAD SCREW TORX TAPERED HEAD SCREW TORX
        TAPERED HEAD SCREW TORX
