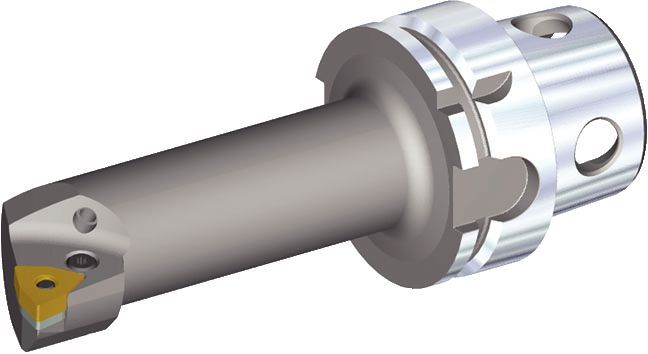

PWLN 95°

P 클램핑

Metric
Inch
SAP Material Number 5589478
ISO Catalog Number KM4X63S40LPWLNL08
ANSI Catalog Number KM4X63S40LPWLNL08
[D2] Body Diameter 1 Workpiece Side 40 mm
[D2] Body Diameter 1 Workpiece Side 1.575 in
[DM] Minimum Bore Diameter 50 mm
[DM] Minimum Bore Diameter 1.969 in
[F] F Dimension 27 mm
[F] F Dimension 1.063 in
[L4] Maximum Boring Depth 113.92 mm
[L4] Maximum Boring Depth 4.485 in
[L1] Tool Length 140 mm
[L1] Tool Length 5.512 in
Gage Insert WN..080408/WN..432
Weight Kilograms 1.69
Weight Pounds 3.74
모든 제품 변형 보기

사용 및 응용 분야

  • Coolant — Through Coolant 100 bar (1500 psi) MaximumCoolant — Through Coolant 100 bar (1500 psi) Maximum
  • 쿨런트 — 내부 쿨런트 100bar(1500psi) 최대쿨런트 — 내부 쿨런트 100bar(1500psi) 최대
  • Shank: KM4X™Shank: KM4X™
  • Shank - KM-TS ISO 26622Shank - KM-TS ISO 26622
  • 섕크 — KM-TS ISO 26622섕크 — KM-TS ISO 26622

공작물 재료

P Steel
M Stainless Steel
K Cast Iron
N Non-Ferrous
S High-Temp Alloys
H Hardened Materials
C CFRP Materials

기계 측면

로드 중...

공작물 측면

로드 중...

예비 부품 for PWLN 95°

Spare Part
    PLASTIC PUNCH PLASTIC PUNCH
    PLASTIC PUNCH
    Spare Part
      SHIM PIN TOGGLE LEVER SHIM PIN TOGGLE LEVER
      SHIM PIN TOGGLE LEVER
      Spare Part
        LEVER 601 LEVER 601
        LEVER 601
        Spare Part
          SHIM SHIM
          SHIM
          Spare Part
            COOLANT TUBE WRENCH HSK 5 COOLANT TUBE WRENCH HSK 5
            COOLANT TUBE WRENCH HSK 5
            Spare Part
              CLAMPING SCREW M8 CLAMPING SCREW M8
              CLAMPING SCREW M8
              Spare Part
                KM4X63 COOLANT ASSEMBLY UNIT KM4X63 COOLANT ASSEMBLY UNIT
                KM4X63 COOLANT ASSEMBLY UNIT
