SuperFeed • Fresas de mango • Sistema métrico
Cuerpos de herramientas • Fresas de mango
Features and benefits
- Capacidad de refrigeración interna.
- Rango de ajuste axial de +/- 3 micras.
- Fácil configuración en un diseño de sistema sencillo.
- Disponibles estándares modificados.
Uses and application
Mango — Liso cilíndrico
Planeado
Fresado lateral/Fresado en escuadra: Placa cuadrada
Fresado — Con refrigeración interna
38489
Workpiece Materials
N
Materiales no ferrosos
Filters and Columns
Filters
Filters
Filters
View filters in
Metric
Inch
Material de la pieza de trabajo
Material de la pieza de trabajo
-
N Materiales no ferrosos (4)
-
N1Aluminio forjado(4)
-
N2Aleaciones de aluminio bajo en silicio y aleaciones de magnesio Si <12,2 %(4)
-
N3Aleaciones de aluminio con alto contenido en silicio Si >12,2 %(4)
-
Aplicaciones
Aplicaciones
-
Face Milling (4)
-
Shoulder Bottom Shoulder (4)
-
Shoulder Milling (4)
-
-
Diámetro del corte
Diámetro del corte
-
0.984 in (1)
-
1.26 in (1)
-
1.575 in (1)
-
1.969 in (1)
to
Diámetro del corte
Diámetro del corte
-
25.0 mm (1)
-
32.0 mm (1)
-
40.0 mm (1)
-
50.0 mm (1)
to
Alcance
Alcance
-
1.575 in (1)
-
1.655 in (3)
to
Alcance
Alcance
-
40.0 mm (1)
-
42.0 mm (3)
to
Número de canales
Número de canales
-
2 (1)
-
3 (1)
-
4 (1)
-
5 (1)
backEnd
Diámetro de extremo posterior
Diámetro de extremo posterior
-
20.0 mm (1)
-
32.0 mm (3)
to
Diámetro de extremo posterior
Diámetro de extremo posterior
-
0.787 in (1)
-
1.26 in (3)
to
No filters matching ""
Change the visible columns with any of the parameters listed below. A maximum of 7 columns can be displayed.
Displaying
1- 4
of 4 results
Metric
Inch
Show
Metric
Inch

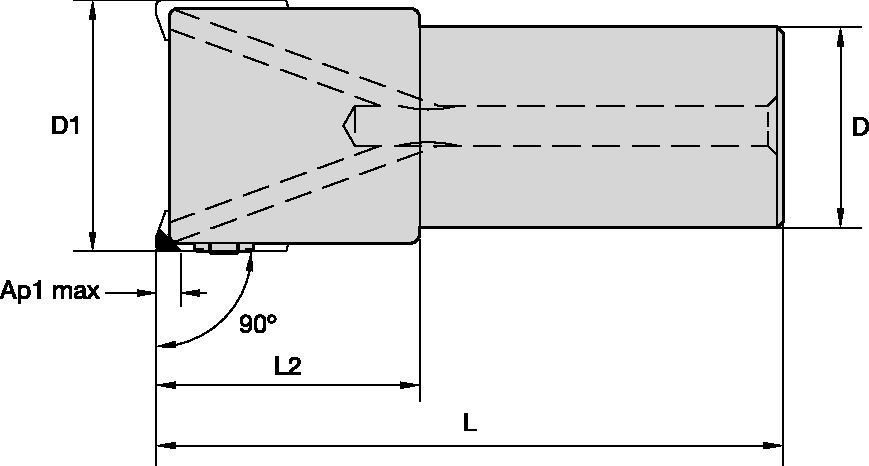

| Número de material SAP | Número de catálogo ISO | Número de catálogo ANSI | Calidad | Diámetro de corte efectivo [D1] | Diámetro de corte efectivo [D1] | Adaptador/Mango/Diá int [D] | Adaptador/Mango/Diá int [D] | Longitud de cabeza [L2] | Longitud de cabeza [L2] | Longitud total [L] | Longitud total [L] | 1.ª profundidad de corte máxima [AP1MAX] | 1.ª profundidad de corte máxima [AP1MAX] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5363252 | WSSEM02502RH | WSSEM02502RH | W | 25.0000 | .9840 | 20.0 | .787 | 40.0000 | 1.574 | 100.0000 | 3.937 | 6.3500 | .2500 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$539.76
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5363253 | WSSEM03203RH | WSSEM03203RH | W | 32.0000 | 1.260 | 32.0 | 1.26 | 42.0000 | 1.654 | 100.0000 | 3.937 | 6.3500 | .2500 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$569.77
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5363254 | WSSEM04004RH | WSSEM04004RH | W | 40.0000 | 1.575 | 32.0 | 1.259 | 42.0000 | 1.654 | 100.0000 | 3.937 | 6.3500 | .2500 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$629.74
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5363255 | WSSEM05005RH | WSSEM05005RH | W | 50.0000 | 1.969 | 32.0 | 1.26 | 42.0000 | 1.653 | 100.0000 | 3.937 | 6.3500 | .2500 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
List price:
$689.70
/each
Your price::
Qty
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
List price:
Discount: %
Replacement
This item is no longer available
Replacement Product Please contact customer service for assistance
Replacement Product Please contact customer service for assistance
Qty
Sold in pkg. of
Grades
-
WN Materiales no ferrosos
Guía para la selección de plaquitas
| Material Group | Light Machining | General Purpose | Heavy Machining | |||
| Geometry | Grade | Geometry | Grade | Geometry | Grade | |
| P1–P2 | – | – | – | – | – | – |
| P3–P4 | – | – | – | – | – | – |
| P5–P6 | – | – | – | – | – | – |
| M1–M2 | – | – | – | – | – | – |
| M3 | – | – | – | – | – | – |
| K1–K2 | – | – | – | – | – | – |
| K3 | – | – | – | – | – | – |
| N1–N2 | SDR…/EDR… | WDN00U | SDR…/EDR… | WDN00U | SDR…/EDR… | WDN00U |
| N3 | SDR…/EDR… | WDN00U | SDR…/EDR… | WDN00U | SDR…/EDR… | WDN00U |
| S1–S2 | – | – | – | – | – | – |
| S3 | – | – | – | – | – | – |
| S4 | – | – | – | – | – | – |
| H1 | – | – | – | – | – | – |
Avances iniciales recomendados [mm]
| ae/D1 = | 0,2 | 0,3 | 0,4 |
| fz-Factor | 1,5 | 1,3 | 1,0 |
| vc-Factor | 1,3 | 1,2 | 1,1 |
| Insert Geometry | Programmed Feed per Tooth (fz) at a % of Radial Depth of Cut (ae) | Insert Geometry | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| SDR… | 0,08 | 0,17 | 0,33 | 0,06 | 0,13 | 0,25 | 0,06 | 0,11 | 0,22 | 0,05 | 0,10 | 0,20 | 0,05 | 0,10 | 0,20 | SDR… |
| EDR… | 0,08 | 0,17 | 0,33 | 0,06 | 0,13 | 0,25 | 0,06 | 0,11 | 0,22 | 0,05 | 0,10 | 0,20 | 0,05 | 0,10 | 0,20 | EDR… |
| Light Machining | General Purpose | Heavy Machining |
| ae/D1 = | 0,2 | 0,3 | 0,4 |
| fz-Factor | 1,5 | 1,3 | 1,0 |
| vc-Factor | 1,3 | 1,2 | 1,1 |
Recommended Starting Feeds [IPT]
| ae/D1 = | 0.2 | 0.3 | 0.4 |
| fz-Factor | 1.5 | 1.3 | 1.0 |
| vc-Factor | 1.3 | 1.2 | 1.1 |
| Light Machining | General Purpose | Heavy Machining |
| Insert Geometry | Programmed Feed per Tooth (fz) at a % of Radial Depth of Cut (ae) | Insert Geometry | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| SDR… | .003 | .007 | .011 | .003 | .005 | .008 | .002 | .004 | .007 | .002 | .004 | .006 | .002 | .004 | .006 | SDR… |
| EDR… | .003 | .007 | .011 | .003 | .005 | .008 | .002 | .004 | .007 | .002 | .004 | .006 | .002 | .004 | .006 | EDR… |
| ae/D1 = | 0.2 | 0.3 | 0.4 |
| fz-Factor | 1.5 | 1.3 | 1.0 |
| vc-Factor | 1.3 | 1.2 | 1.1 |
Velocidades iniciales recomendadas [m/min]
| ae/D1 = | 0,2 | 0,3 | 0,4 |
| fz-Factor | 1,5 | 1,3 | 1,0 |
| vc-Factor | 1,3 | 1,2 | 1,1 |
| ae/D1 = | 0,2 | 0,3 | 0,4 |
| fz-Factor | 1,5 | 1,3 | 1,0 |
| vc-Factor | 1,3 | 1,2 | 1,1 |
| Material Group | WDN00U | |||
| P | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| 4 | – | – | – | |
| 5 | – | – | – | |
| 6 | – | – | – | |
| M | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| K | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| N | 1–2 | 910 | 1980 | 4880 |
| 3 | 460 | 610 | 760 | |
| S | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| 4 | – | – | – | |
| H | 1 | – | – | – |
Recommended Starting Speeds [SFM]
| ae/D1 = | 0.2 | 0.3 | 0.4 |
| fz-Factor | 1.5 | 1.3 | 1.0 |
| vc-Factor | 1.3 | 1.2 | 1.1 |
| Material Group | WDN00U | |||
| P | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| 4 | – | – | – | |
| 5 | – | – | – | |
| 6 | – | – | – | |
| M | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| K | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| N | 1–2 | 3000 | 6500 | 16000 |
| 3 | 1500 | 2000 | 2500 | |
| S | 1 | – | – | – |
| 2 | – | – | – | |
| 3 | – | – | – | |
| 4 | – | – | – | |
| H | 1 | – | – | – |
| ae/D1 = | 0.2 | 0.3 | 0.4 |
| fz-Factor | 1.5 | 1.3 | 1.0 |
| vc-Factor | 1.3 | 1.2 | 1.1 |
