M690 • Weldon® End Mills • SD1204 • Inch

Name: M690 • Weldon® End Mills • SD1204 • Inch
SKU: 2646784
Rating: 0 (0 reviews)

Weldon® End Mills • Inch

Metric

Inch

Número de material SAP	2646784
Número de catálogo ISO	M690D200Z04W125SD12
Número de catálogo ANSI	M690D200Z04W125SD12

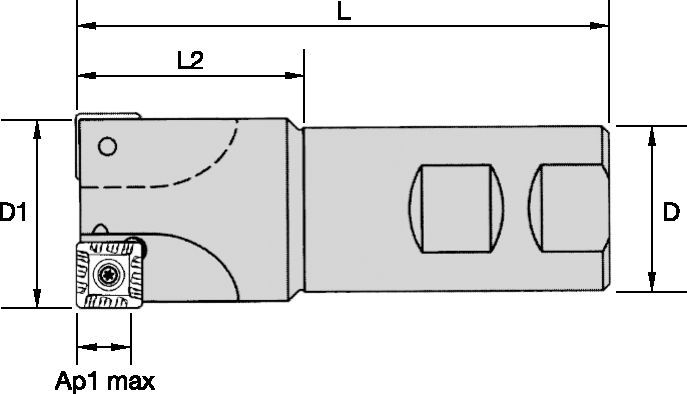

Diámetro de corte efectivo [D1]	50.8 mm
Diámetro de corte efectivo [D1]	2 in
Adaptador/Mango/Diá int [D]	31.75 mm
Adaptador/Mango/Diá int [D]	1.25 in
Longitud total [L]	101.6 mm
Longitud total [L]	4 in
Longitud de cabeza [L2]	43.688 mm
Longitud de cabeza [L2]	1.72 in
1.ª profundidad de corte máxima [AP1MAX]	10.16 mm
1.ª profundidad de corte máxima [AP1MAX]	.4 in
Número de plaquitas	4
RPM máx.	22400
Suministro de refrigerante	Y
Peso en libras	1.8
