Shank - KM-TS ISO 26622
Schaft – KM-TS ISO 26622
Coolant — Through Coolant 100 bar (1500 psi) Maximum
Kühlmittel – Innere Kühlmittelzuführung 100 bar (1500 psi) Maximum
100018358
Fräsen – Kein Kühlmittel
Fräsen – NutenfräsenDownloaded file will be available after import in the {{cadTool}} tool library.
| Material Nummer | 3862017 |
| ISO Katalog Nummer | KM50TSCS22040M |
| ANSI Katalog Nummer | KM50TSCS22040M |

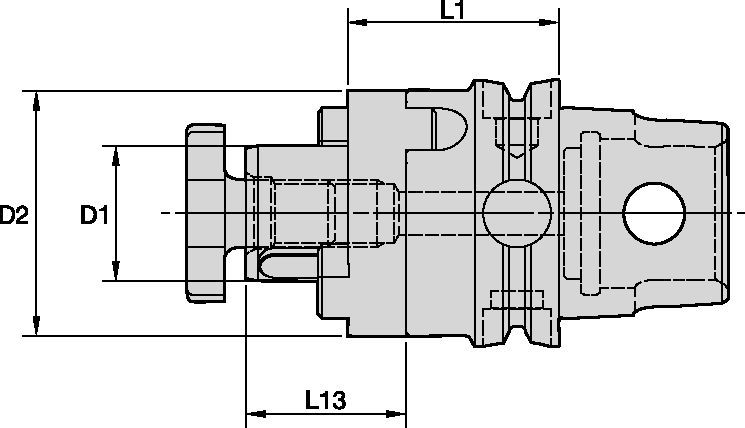

| [D1] Adapter/Schaft/Bohrungsdurchmesser | 22 mm |
| [D1] Adapter/Schaft/Bohrungsdurchmesser | 0.8661 in |
| [D2] Körperdurchmesser 1 Werkstückseite | 40 mm |
| [D2] Körperdurchmesser 1 Werkstückseite | 1.575 in |
| [L1] Messlänge | 40 mm |
| [L1] Messlänge | 1.5748 in |
| [L13] Pilotlänge | 31 mm |
| [L13] Pilotlänge | 1.22 in |
| Fräserspannschraube Größe | 8 mm |
| Gewicht Kilogramm | 0.61 |
Shank - KM-TS ISO 26622Schaft – KM-TS ISO 26622Coolant — Through Coolant 100 bar (1500 psi) MaximumKühlmittel – Innere Kühlmittelzuführung 100 bar (1500 psi) Maximum100018358Fräsen – Kein KühlmittelFräsen – NutenfräsenLösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
