Produkt ähnlich wie:
GT16 • Metrisch DIN 371• Form C Anschnitt
Victory™ HSS-E-PM Gewindebohrer mit spiralförmiger Spannut • Sacklochbohrungen
Material Nummer4160442
ISO Katalog NummerGT165006ANSI Katalog NummerGT165006
Gewindedrehen: Sacklochbohrung
Toleranzklasse: 6HX
DIN 371
Anschnitt Form C (2–3)
HSS-E-PM
Herstellerspezifikationen: M
Außenkühlung: Gewindebohren
Spiralwinkel Gewindebohrer: 30°
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
Material Nummer | 4160442 |
ISO Katalog Nummer | GT165006 |
ANSI Katalog Nummer | GT165006 |
Sorte | WN35MG |

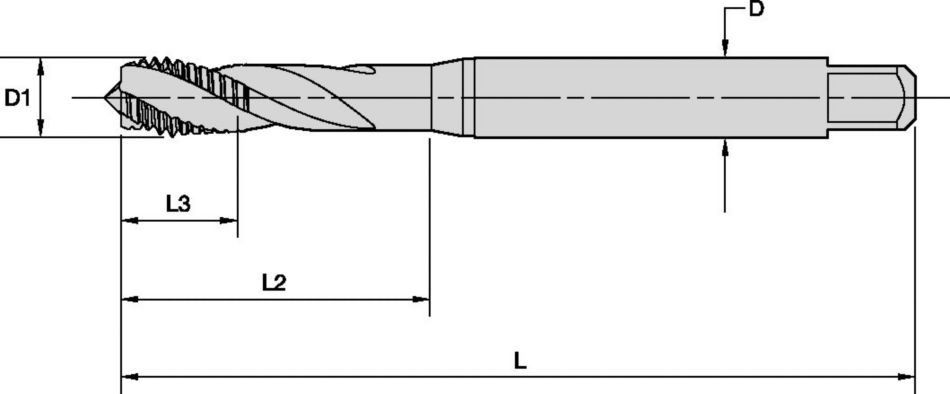

[D1-TDZ] Gewindedurchmessergröße | M10 X 1,5 |
[L] Gesamtlänge | 100 mm |
[L] Gesamtlänge | 3.937 in |
[L3] Gewindelänge | 16 mm |
[L3] Gewindelänge | 0.63 in |
[L2] Nutzbare Länge | 39 mm |
[L2] Nutzbare Länge | 0.63 in |
[D] Adapter/Schaft/Bohrungsdurchmesser | 10 mm |
[D] Adapter/Schaft/Bohrungsdurchmesser | 0.3937 in |
[Z] Anzahl der Spannuten | 3 |
Abmessungsstandard | DIN 371 |
Gewindetoleranzklasse ISO | 6HX-I |
Uses and application
Gewindedrehen: Sacklochbohrung
Toleranzklasse: 6HX
DIN 371
Anschnitt Form C (2–3)
HSS-E-PM
Herstellerspezifikationen: M
Außenkühlung: Gewindebohren
Spiralwinkel Gewindebohrer: 30°
Grades
WN35MG
PVD-beschichtetes HSS-E-PM. HSS-E-Substrat aus Pulvermetall mit zweilagiger Beschichtung. Diese Beschichtung besteht aus einer TiN-Basisschicht und einer DLC-Oberschicht, die das Verschweißen von NE-Metallen am Gewindebohrer verhindert. Anwendung für das Gewindebohren in Titan. Nicht empfehlenswert in Stahl.
Features and benefits
- WN35MG TiN/DLC für Titan und Titanlegierungen
Lösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
Anwendungsdaten
HSS-E-PM-Gewindebohrer • Metrisch
Werkstoffgruppe | |||||||||||
Durchgangsbohrungen | Sacklochbohrungen | ||||||||||
Bereich | Bereich | ||||||||||
Ausführung des Gewindebohrers | Sorte | Min. | Startwert | Max. | Ausführung des Gewindebohrers | Sorte | Min. | Startwert | Max. | ||
P | P1 | GT20 | GP6520 | 20 | 30 | 45 | GT30, GT32, GT50 | GP6520 | 14 | 21 | 32 |
GT24 | WU32MG | 20 | 30 | 45 | GT24, GT26 | WU32MG | 14 | 21 | 32 | ||
P2 | GT20 | GP6520 | 17 | 25 | 38 | GT30, GT32, GT50 | GP6520 | 12 | 18 | 26 | |
GT24 | WU32MG | 17 | 25 | 38 | GT24, GT26 | WU32MG | 12 | 18 | 26 | ||
P3 | GT20 | GP6520 | 12 | 15 | 20 | GT30, GT32, GT50 | GP6520 | 8 | 11 | 14 | |
P4 | GT00 | WP31MG | 5 | 6 | 8 | GT02, GT04 | WP31MG | 3 | 4 | 5 | |
P5 | GT20 | GP6520 | 12 | 15 | 20 | GT30, GT32, GT50 | GP6520 | 8 | 11 | 14 | |
P6 | GT00 | WP31MG | 6 | 8 | 10 | GT02, GT04 | WP31MG | 4 | 6 | 7 | |
M | M1 | GT20 | GM6515 | 12 | 15 | 20 | GT30, GT32, GT50 | GM6515 | 8 | 11 | 14 |
GT24 | WU32MG | 5 | 8 | 12 | GT24, GT26 | WU32MG | 4 | 6 | 8 | ||
M2 | GT20 | GM6515 | 9 | 12 | 16 | GT30, GT32, GT50 | GM6515 | 6 | 8 | 11 | |
M3 | GT00 | WP31MG | 4 | 5 | 7 | GT02, GT04 | WP31MG | 3 | 4 | 5 | |
K | K1 | GT40 | GP6520 | 27 | 35 | 46 | GT40, GT42 | GP6520 | 19 | 25 | 32 |
K2 | GT40 | GP6520 | 23 | 30 | 39 | GT40, GT42 | GP6520 | 16 | 21 | 27 | |
N | N1 | GT72 | WN44EG | 33 | 50 | 65 | GT82, GT86 | WN44EG | 23 | 35 | 46 |
GT22 | WN48EG | 37 | 55 | 72 | GT22 | WN48EG | 26 | 39 | 50 | ||
N2 | GT40 | GP6520 | 30 | 45 | 59 | GT40, GT42 | GP6520 | 21 | 32 | 41 | |
GT72 | WN44EG | 30 | 45 | 59 | GT82, GT86 | WN44EG | 21 | 32 | 41 | ||
GT22 | WN38MG | 33 | 50 | 65 | GT22 | WN38MG | 23 | 35 | 46 | ||
N4 | GT40 | GP6520 | 7 | 10 | 15 | GT40, GT42 | GP6520 | 5 | 7 | 11 | |
S | S1 | GT20 | GP6520 | 8 | 12 | 18 | GT30, GT32 | GP6520 | 6 | 8 | 13 |
S2, S3 | GT90 | WU32MG | 3,3 | 5,0 | 7,5 | GT92, GT94 | WU32MG | 2,3 | 3,5 | 5,3 | |
GT90 | WS39MG | 1,7 | 2,5 | 3,8 | GT92, GT94 | WS39MG | 1,2 | 1,8 | 2,6 | ||
S4 | GT60 | WS34MG | 2,7 | 4,0 | 6,0 | GT62 | WS34MG | 1,9 | 2,8 | 4,2 | |
H | H1 | GT06 | WN35MG | 1,3 | 2,0 | 3,0 | GT06 | WN35MG | 0,9 | 1,4 | 2,1 |
H2 | GT06 | WN35MG | 1,0 | 1,5 | 2,3 | GT06 | WN35MG | 0,7 | 1,1 | 1,6 |
Werkstoffgruppe | |||||||||||
Durchgangsbohrungen | Sacklochbohrungen | ||||||||||
Bereich | Bereich | ||||||||||
Ausführung des Gewindebohrers | Sorte | Min. | Startwert | Max. | Ausführung des Gewindebohrers | Sorte | Min. | Startwert | Max. | ||
P | P1 | GT20 | WU32MG | 20 | 30 | 45 | GT30, GT32, GT50 | WU32MG | 14 | 21 | 32 |
GT24 | WU32MG | 20 | 30 | 45 | GT24, GT26 | WU32MG | 14 | 21 | 32 | ||
P2 | GT20 | WU32MG | 17 | 25 | 38 | GT30, GT32, GT50 | WU32MG | 12 | 18 | 26 | |
GT24 | WU32MG | 17 | 25 | 38 | GT24, GT26 | WU32MG | 12 | 18 | 26 | ||
P3 | GT20 | WU32MG | 12 | 15 | 20 | GT30, GT32, GT50 | WU32MG | 8 | 11 | 14 | |
P4 | GT00 | WP31MG | 5 | 6 | 8 | GT02, GT04 | WP31MG | 3 | 4 | 5 | |
P5 | GT20 | WU32MG | 12 | 15 | 20 | GT30, GT32, GT50 | WU32MG | 8 | 11 | 14 | |
P6 | GT00 | WP31MG | 6 | 8 | 10 | GT02, GT04 | WP31MG | 4 | 6 | 7 | |
M | M1 | GT20 | WS34MG | 12 | 15 | 20 | GT30, GT32, GT50 | WS34MG | 8 | 11 | 14 |
GT24 | WU32MG | 5 | 8 | 12 | GT24, GT26 | WU32MG | 4 | 6 | 8 | ||
M2 | GT20 | WS34MG | 9 | 12 | 16 | GT30, GT32, GT50 | WS34MG | 6 | 8 | 11 | |
M3 | GT00 | WP31MG | 4 | 5 | 7 | GT02, GT04 | WP31MG | 3 | 4 | 5 | |
K | K1 | GT40 | WU32MG | 27 | 35 | 46 | GT40, GT42 | WU32MG | 19 | 25 | 32 |
K2 | GT40 | WU32MG | 23 | 30 | 39 | GT40, GT42 | WU32MG | 16 | 21 | 27 | |
N | N1 | GT72 | WN44EG | 33 | 50 | 65 | GT82, GT86 | WN44EG | 23 | 35 | 46 |
GT22 | WN48EG | 37 | 55 | 72 | GT22 | WN48EG | 26 | 39 | 50 | ||
N2 | GT40 | WU32MG | 30 | 45 | 59 | GT40, GT42 | WU32MG | 21 | 32 | 41 | |
GT72 | WN44EG | 30 | 45 | 59 | GT82, GT86 | WN44EG | 21 | 32 | 41 | ||
GT22 | WN38MG | 33 | 50 | 65 | GT22 | WN38MG | 23 | 35 | 46 | ||
N4 | GT40 | WU32MG | 7 | 10 | 15 | GT40, GT42 | WU32MG | 5 | 7 | 11 | |
S | S1 | GT20 | WU32MG | 8 | 12 | 18 | GT30, GT32 | WU32MG | 6 | 8 | 13 |
S2, S3 | GT90 | WU32MG | 3,3 | 5,0 | 7,5 | GT92, GT94 | WU32MG | 2,3 | 3,5 | 5,3 | |
GT90 | WS39MG | 1,7 | 2,5 | 3,8 | GT92, GT94 | WS39MG | 1,2 | 1,8 | 2,6 | ||
S4 | GT60 | WS34MG | 2,7 | 4,0 | 6,0 | GT62 | WS34MG | 1,9 | 2,8 | 4,2 | |
H | H1 | GT06 | WN35MG | 1,3 | 2,0 | 3,0 | GT06 | WN35MG | 0,9 | 1,4 | 2,1 |
H2 | GT06 | WN35MG | 1,0 | 1,5 | 2,3 | GT06 | WN35MG | 0,7 | 1,1 | 1,6 |
