VariMill™ Chip Splitters • Series 570T • Radiused • 5 Flute • Cylindrical Shank • Inch

VariMill™ Chip Splitters • Radiused • 5 Flute • 2 x D • Cylindrical Shank • Inch

Kullanım ve uygulama alanları

Helical Milling
Ramping: Blank
Trochoidal Milling
Side Milling/Shoulder Milling: Square End

İş Parçası Malzemeleri

P Steel

M Stainless Steel

K Cast Iron

S High-Temp Alloys

H Hardened Materials

Görüntüleniyor 1- 3 / 3 sonuçlar

Sütunları Seç

Metrik

İnç

Göster

Metrik

İnç

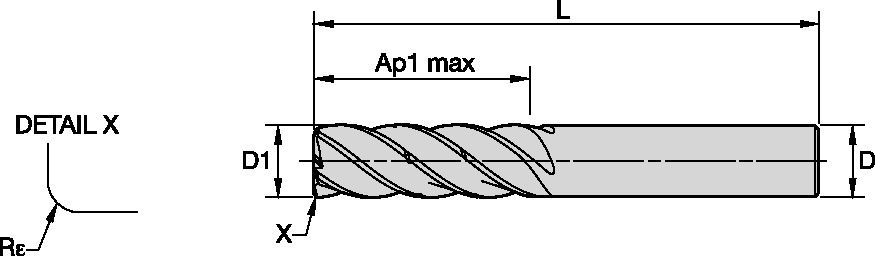

SAP Material Number	ISO Catalog Number	ANSI Catalog Number	Grade	Adapter Style Machine Side	[Re] Corner Radius	[Re] Corner Radius	[Z] Number of Flutes	[D1] Effective Cutting Diameter	[D1] Effective Cutting Diameter	[D] Adapter / Shank / Bore Diameter	[D] Adapter / Shank / Bore Diameter	[AP1MAX] 1st Maximum Cutting Depth	[AP1MAX] 1st Maximum Cutting Depth	[L] Overall Length	[L] Overall Length
6853744	570TE13006RET	570TE13006RET	WP15PE	Straight-Cylindrical	0.7620	.0300	5	12.7000	.5000	12.7	.5	38.1000	1.500	88.9000	3.500
Liste fiyatı: $149.17 /her biri Fiyatınız:: Miktar Eyvah! Stoklarımızda bu kadar fazla ürün yok. Minimum paket boyutunu karşılayacak şekilde ayarlanır.
6853747	570TE19009RET	570TE19009RET	WP15PE	Straight-Cylindrical	0.7620	.0300	5	19.0500	.7500	19.05	.75	57.1500	2.250	127.0000	5.000
Liste fiyatı: $341.03 /her biri Fiyatınız:: Miktar Eyvah! Stoklarımızda bu kadar fazla ürün yok. Minimum paket boyutunu karşılayacak şekilde ayarlanır.
6853750	570TE2500ARET	570TE2500ARET	WP15PE	Straight-Cylindrical	0.7620	.0300	5	25.4000	1.000	25.4	1.0	57.1500	2.250	127.0000	5.000
Liste fiyatı: $503.51 /her biri Fiyatınız:: Miktar Eyvah! Stoklarımızda bu kadar fazla ürün yok. Minimum paket boyutunu karşılayacak şekilde ayarlanır.

Kaliteler

WP15PE

Coated carbide grade with thick PVD coating and optimized chemistry and process for increased wear resistance. Outstanding protection in milling of steels to mitigate crater, DOCN (depth-of-cut notching), and flank wear. Excellent performance up to 52 HRC.

P Steel

S High-Temp Alloys

H Hardened Materials

K Cast Iron

M Stainless Steel

							Recommended feed per tooth (fz=IPT) for side milling at ae = 10% of D1
				WP15PE			D1 Diameter
		Side Milling		Cutting Speed Vc m/min
Material Group		ap	ae	Min	Start	Max	mm	8,0	10,0	12,0	16,0	20,0
P	0	Ap max	0,1 x D1	270	315	360	fz	0,072	0,086	0,099	0,121	0,137
	1	Ap max	0,1 x D1	270	315	360	fz	0,072	0,086	0,099	0,121	0,137
	2	Ap max	0,1 x D1	252	297	342	fz	0,072	0,086	0,099	0,121	0,137
	3	Ap max	0,1 x D1	216	252	288	fz	0,060	0,073	0,084	0,105	0,121
	4	Ap max	0,1 x D1	162	216	270	fz	0,054	0,065	0,075	0,092	0,106
	5	Ap max	0,1 x D1	108	144	180	fz	0,048	0,058	0,067	0,084	0,097
	6	Ap max	0,1 x D1	90	113	135	fz	0,040	0,048	0,056	0,068	0,078
M	1	Ap max	0,1 x D1	162	185	207	fz	0,060	0,073	0,084	0,105	0,121
	2	Ap max	0,1 x D1	108	126	144	fz	0,048	0,058	0,067	0,084	0,097
	3	Ap max	0,1 x D1	108	117	126	fz	0,040	0,048	0,056	0,068	0,078
K	1	Ap max	0,1 x D1	216	243	270	fz	0,072	0,086	0,099	0,121	0,137
	2	Ap max	0,1 x D1	198	225	252	fz	0,060	0,073	0,084	0,105	0,121
	3	Ap max	0,1 x D1	198	216	234	fz	0,048	0,058	0,067	0,084	0,097
S	1	Ap max	0,1 x D1	90	126	162	fz	0,060	0,073	0,084	0,105	0,121
	2	Ap max	0,1 x D1	45	59	72	fz	0,048	0,058	0,067	0,084	0,097
	3	Ap max	0,1 x D1	45	59	72	fz	0,032	0,038	0,045	0,056	0,065
	4	Ap max	0,1 x D1	90	99	108	fz	0,044	0,053	0,062	0,077	0,089
H	1	Ap max	0,1 x D1	144	198	252	fz	0,054	0,065	0,075	0,092	0,106
	2	Ap max	0,1 x D1	126	171	216	fz	0,040	0,048	0,056	0,068	0,078

							Recommended feed per tooth (fz=IPT) for side milling at ae = 2% of D1
				WP15PE			D1 Diameter
		Side Milling		Cutting Speed Vc m/min
Material Group		ap	ae	Min	Start	Max	mm	8,0	10,0	12,0	16,0	20,0
P	0	Ap max	0,2 x D1	300	350	400	fz	0,135	0,162	0,186	0,227	0,257
	1	Ap max	0,2 x D1	300	350	400	fz	0,135	0,162	0,186	0,227	0,257
	2	Ap max	0,2 x D1	280	330	380	fz	0,135	0,162	0,186	0,227	0,257
	3	Ap max	0,2 x D1	240	280	320	fz	0,113	0,136	0,158	0,196	0,227
	4	Ap max	0,2 x D1	180	240	300	fz	0,101	0,122	0,140	0,173	0,198
	5	Ap max	0,2 x D1	120	160	200	fz	0,090	0,109	0,126	0,157	0,182
	6	Ap max	0,2 x D1	100	125	150	fz	0,076	0,091	0,105	0,128	0,146
M	1	Ap max	0,2 x D1	180	205	230	fz	0,113	0,136	0,158	0,196	0,227
	2	Ap max	0,2 x D1	120	140	160	fz	0,090	0,109	0,126	0,157	0,182
	3	Ap max	0,2 x D1	120	130	140	fz	0,076	0,091	0,105	0,128	0,146
K	1	Ap max	0,2 x D1	240	270	300	fz	0,135	0,162	0,186	0,227	0,257
	2	Ap max	0,2 x D1	220	250	280	fz	0,113	0,136	0,158	0,196	0,227
	3	Ap max	0,2 x D1	220	240	260	fz	0,090	0,109	0,126	0,157	0,182
S	1	Ap max	0,2 x D1	100	140	180	fz	0,113	0,136	0,158	0,196	0,227
	2	Ap max	0,2 x D1	50	65	80	fz	0,090	0,109	0,126	0,157	0,182
	3	Ap max	0,2 x D1	50	65	80	fz	0,059	0,072	0,084	0,104	0,122
	4	Ap max	0,2 x D1	100	110	120	fz	0,083	0,100	0,116	0,144	0,167
H	1	Ap max	0,2 x D1	160	220	280	fz	0,101	0,122	0,140	0,173	0,198
	2	Ap max	0,2 x D1	140	190	240	fz	0,076	0,091	0,105	0,128	0,146

							Recommended feed per tooth (fz=IPT) for side milling at ae = 5% of D1
				WP15PE			D1 Diameter
		Side Milling		Cutting Speed Vc m/min
Material Group		ap	ae	Min	Start	Max	mm	8,0	10,0	12,0	16,0	20,0
P	0	Ap max	0,05 x D1	300	350	400	fz	0,096	0,115	0,132	0,161	0,182
	1	Ap max	0,05 x D1	300	350	400	fz	0,096	0,115	0,132	0,161	0,182
	2	Ap max	0,05 x D1	280	330	380	fz	0,096	0,115	0,132	0,161	0,182
	3	Ap max	0,05 x D1	240	280	320	fz	0,080	0,097	0,112	0,140	0,162
	4	Ap max	0,05 x D1	180	240	300	fz	0,072	0,086	0,100	0,123	0,141
	5	Ap max	0,05 x D1	120	160	200	fz	0,064	0,077	0,090	0,112	0,129
	6	Ap max	0,05 x D1	100	125	150	fz	0,054	0,065	0,074	0,091	0,104
M	1	Ap max	0,05 x D1	180	205	230	fz	0,080	0,097	0,112	0,140	0,162
	2	Ap max	0,05 x D1	120	140	160	fz	0,064	0,077	0,090	0,112	0,129
	3	Ap max	0,05 x D1	120	130	140	fz	0,054	0,065	0,074	0,091	0,104
K	1	Ap max	0,05 x D1	240	270	300	fz	0,096	0,115	0,132	0,161	0,182
	2	Ap max	0,05 x D1	220	250	280	fz	0,080	0,097	0,112	0,140	0,162
	3	Ap max	0,05 x D1	220	240	260	fz	0,064	0,077	0,090	0,112	0,129
S	1	Ap max	0,05 x D1	100	140	180	fz	0,080	0,097	0,112	0,140	0,162
	2	Ap max	0,05 x D1	50	65	80	fz	0,064	0,077	0,090	0,112	0,129
	3	Ap max	0,05 x D1	50	65	80	fz	0,042	0,051	0,060	0,074	0,086
	4	Ap max	0,05 x D1	100	110	120	fz	0,059	0,071	0,083	0,103	0,119
H	1	Ap max	0,05 x D1	160	220	280	fz	0,072	0,086	0,100	0,123	0,141
	2	Ap max	0,05 x D1	140	190	240	fz	0,054	0,065	0,074	0,091	0,104
