| Ürün Numarası | 7168461 |

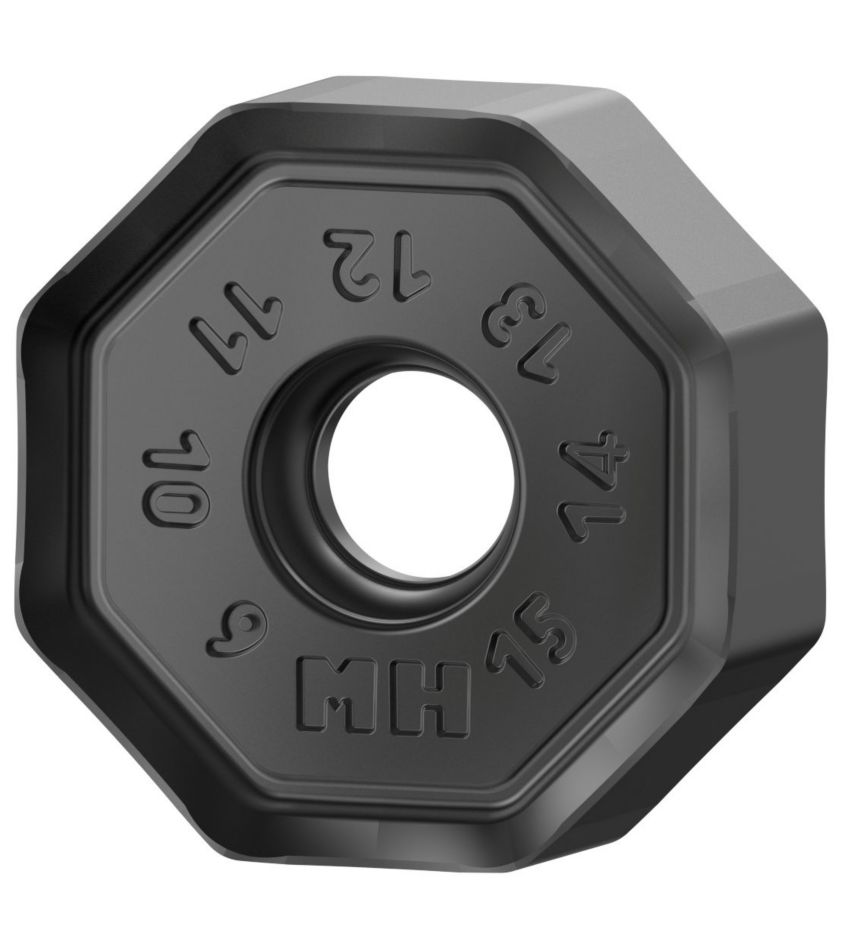

| ISO Katalog No | ONPX060512ANSNMH |
| AISI Catalog No | ONPX060512ANSNMH |
| Grade | WK15CM |
| Cutting Edges per Insert | 16 |
| [D] Insert IC Size | 16.875 mm |
| [D] Insert IC Size | 0.664 in |
| [L10] Insert Cutting Edge Length | 6.992 mm |
| [L10] Insert Cutting Edge Length | 0.2753 in |
| [S] Insert Thickness | 5.473 mm |
| [S] Insert Thickness | 0.2155 in |
| [BS] Corner Facet Length | 0.913 mm |
| [BS] Corner Facet Length | 0.0359 in |
| [Rε] Corner Radius | 1.2 mm |
| [Rε] Corner Radius | 0.047 in |
İlerleme ve Devir hesaplamak için Çözüm Oluşturun
Bir çözüm oluşturduktan sonra, sadece İlerleme ve Devir simgesini seçin ve sistemimiz öneriler sunacaktır. Makinenizi ve teknik özelliklerinizi ekleyerek bilgileri özelleştirebilir veya kaydırıcıları kullanarak ayarlamalar yapabilirsiniz.
