M100 • シェルミルRD1204...• メトリック

シェルミル • メトリック

特徴と利点

汎用フェイスミーリングおよびコピーミーリング。
安全を最優先した回転防止機能。

使用法と用途

ミーリング — 側面および正面
3Dプロファイル加工
側面加工／ショルダー加工：ボールノーズ
溝加工：スクエアエンド
フェイスミーリング
ランピング加工：ブランク
ポケット溝加工
ヘリカルミーリング
ミーリング — スルークーラント

ワーク材料

P Steel

M Stainless Steel

K Cast Iron

N Non-Ferrous

S High-Temp Alloys

H Hardened Materials

表示 1- 5 / 5 結果

列を選択

メートル

インチ

表示

メートル

インチ

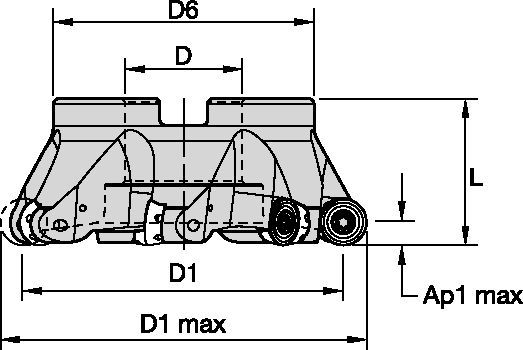

SAP Material Number	ISO Catalog Number	ANSI Catalog Number	Grade	[D1MAX] Maximum Cutting Diameter	[D1MAX] Maximum Cutting Diameter	[D1] Effective Cutting Diameter	[D1] Effective Cutting Diameter	[D] Adapter / Shank / Bore Diameter	[D] Adapter / Shank / Bore Diameter	[D6] Hub Diameter	[D6] Hub Diameter	[L] Overall Length	[L] Overall Length	[AP1MAX] 1st Maximum Cutting Depth	[AP1MAX] 1st Maximum Cutting Depth	Number of Inserts	Maximum Ramping Angle	Max RPM	Coolant Supply	Weight Kilograms
2021342	12391020000	12391020000	W	50.0000	1.968	38.0000	1.496	22.0	.8661	40.0000	1.575	40.0000	1.574	6.0000	.2362	4	6.750	15000	Y	0.20
定価: $559.21 /各価格:: 数量申し訳ありません。それほど多くの在庫はありません。最小包装サイズに合わせて調整されています。
2021343	12391020200	12391020200	W	63.0000	2.480	51.0000	2.007	27.0	1.063	48.0000	1.890	40.0000	1.574	6.0000	.2362	5	4.500	14000	Y	0.30
定価: $578.14 /各価格:: 数量申し訳ありません。それほど多くの在庫はありません。最小包装サイズに合わせて調整されています。
2021344	12391020400	12391020400	W	80.0000	3.150	68.0000	2.677	27.0	1.063	60.0000	2.362	50.0000	1.968	6.0000	.2362	6	3.500	12000	Y	0.90
定価: $760.07 /各価格:: 数量申し訳ありません。それほど多くの在庫はありません。最小包装サイズに合わせて調整されています。
2021345	12391020600	12391020600	W	100.0000	3.937	88.0000	3.464	32.0	1.259	78.0000	3.071	50.0000	1.968	6.0000	.2362	6	2.500	11000	N	1.20
定価: $790.47 /各価格:: 数量申し訳ありません。それほど多くの在庫はありません。最小包装サイズに合わせて調整されています。
2021361	12391024000	12391024000	W	52.0000	2.047	40.0000	1.575	22.0	.8661	40.0000	1.575	40.0000	1.575	6.0000	.2360	4	6.500	15000	Y	0.20
定価: $576.24 /各価格:: 数量申し訳ありません。それほど多くの在庫はありません。最小包装サイズに合わせて調整されています。

等級

W

P Steel

S High-Temp Alloys

H Hardened Materials

K Cast Iron

M Stainless Steel

N Non-Ferrous

インサート選択の手引き

	Obróbka lekka		Obróbka średnia		Obróbka ciężka
Grupa materiałowa	Geometria	Gatunek	Geometria	Gatunek	Geometria	Gatunek
P1–P2	RDMT-TX	WP35CM	RDMT-TX	TN6540	RDMT-TX	TN6540
P3–P4	RDMT-TX	WP35CM	RDMW-TX	TN6540	RDMW-TX	TN6540
P5–P6	RDMT-TX	WP35CM	RDPT-MMX	WP35CM	RDPT-MMX	WP35CM
M1–M2	RDHT-TX	WS30PM	RDMT-TX	TN6540	RDPT-MMX	TN6540
M3	RDHT-TX	WS30PM	RDMT-TX	TN6540	RDPT-MMX	TN6540
K1–K2	RDMW-TX	WK15CM	RDMW-TX	WK15CM	RDMW-TX	WK15CM
K3	RDHW-MH	TN2510	RDMW-TX	WK15CM	RDMW-TX	WK15CM
N1–N2	–	–	–	–	–	–
N3	–	–	–	–	–	–
S1–S2	–	–	RDMT-TX	TN6540	–	–
S3	–	–	RDMT-TX	TN6540	–	–
S4	–	–	RDMT-TX	TN6540	RDPT-MMX	TN6540
H1	RDHW-MH	TN2510	RDHW-MH	TN2510	–	–

Geometria płytki	Zalecany posuw na ostrze (fz) zależny od % szerokości frezowania (ae)															Geometria płytki
	5 %			10 %			20 %			30 %			40 100 %
RDHT-TX	0,35	0,33	0,56	0,25	0,24	0,40	0,19	0,18	0,30	0,16	0,16	0,26	0,15	0,14	0,24	RDHT-TX
RDMT-TX	0,35	0,42	0,70	0,25	0,30	0,50	0,19	0,23	0,38	0,16	0,20	0,33	0,15	0,18	0,30	RDMT-TX
RDPT-MMX	0,35	0,57	0,93	0,25	0,41	0,67	0,19	0,31	0,50	0,16	0,27	0,43	0,15	0,25	0,40	RDPT-MMX
RDHW-MH	0,35	0,70	1,08	0,25	0,50	0,78	0,19	0,38	0,58	0,16	0,33	0,50	0,15	0,30	0,46	RDHW-MH
RDMW-TX	0,35	0,70	1,16	0,25	0,50	0,83	0,19	0,38	0,62	0,16	0,33	0,54	0,15	0,30	0,50	RDMW-TX

Geometria płytki	Zalecany posuw na ostrze (fz) zależny od % szerokości frezowania (ae)															Geometria płytki
	5 %			10 %			20 %			30 %			40 100 %
RDHT-TX	0,40	0,38	0,64	0,29	0,28	0,46	0,22	0,21	0,35	0,19	0,18	0,30	0,17	0,17	0,28	RDHT-TX
RDMT-TX	0,40	0,48	0,81	0,29	0,35	0,58	0,22	0,26	0,43	0,19	0,23	0,38	0,17	0,21	0,35	RDMT-TX
RDPT-MMX	0,40	0,66	1,08	0,29	0,48	0,77	0,22	0,36	0,58	0,19	0,31	0,50	0,17	0,29	0,46	RDPT-MMX
RDHW-MH	0,40	0,81	1,25	0,29	0,58	0,90	0,22	0,43	0,67	0,19	0,38	0,58	0,17	0,35	0,53	RDHW-MH
RDMW-TX	0,40	0,81	1,34	0,29	0,58	0,96	0,22	0,43	0,72	0,19	0,38	0,62	0,17	0,35	0,57	RDMW-TX

Obróbka lekka

Obróbka średnia

Obróbka ciężka

Geometria płytki	Zalecany posuw na ostrze (fz) zależny od % szerokości frezowania (ae)															Geometria płytki
	5 %			10 %			20 %			30 %			40 100 %
RDHT-TX	0,53	0,50	0,85	0,38	0,36	0,61	0,28	0,27	0,45	0,25	0,24	0,40	0,23	0,22	0,36	RDHT-TX
RDMT-TX	0,53	0,63	1,06	0,38	0,46	0,76	0,28	0,34	0,57	0,25	0,30	0,50	0,23	0,27	0,45	RDMT-TX
RDPT-MMX	0,53	0,87	1,42	0,38	0,63	1,01	0,28	0,47	0,76	0,25	0,41	0,66	0,23	0,37	0,60	RDPT-MMX
RDHW-MH	0,53	1,06	1,65	0,38	0,76	1,18	0,28	0,57	0,88	0,25	0,50	0,76	0,23	0,45	0,70	RDHW-MH
RDMW-TX	0,53	1,06	1,78	0,38	0,76	1,26	0,28	0,57	0,94	0,25	0,50	0,82	0,23	0,45	0,75	RDMW-TX

Geometria płytki	Zalecany posuw na ostrze (fz) zależny od % szerokości frezowania (ae)															Geometria płytki
	5 %			10 %			20 %			30 %			40 100 %
RDHT-TX	0,72	0,69	1,16	0,52	0,50	0,83	0,39	0,37	0,62	0,34	0,32	0,54	0,31	0,30	0,50	RDHT-TX
RDMT-TX	0,72	0,87	1,46	0,52	0,62	1,04	0,39	0,47	0,78	0,34	0,41	0,68	0,31	0,37	0,62	RDMT-TX
RDPT-MMX	0,72	1,20	1,96	0,52	0,86	1,39	0,39	0,64	1,03	0,34	0,56	0,90	0,31	0,51	0,82	RDPT-MMX
RDHW-MH	0,72	1,46	2,29	0,52	1,04	1,62	0,39	0,78	1,20	0,34	0,68	1,04	0,31	0,62	0,95	RDHW-MH
RDMW-TX	0,72	1,46	2,46	0,52	1,04	1,74	0,39	0,78	1,29	0,34	0,68	1,12	0,31	0,62	1,02	RDMW-TX

Geometria płytki	Zalecany posuw na ostrze (fz) zależny od % szerokości frezowania (ae)															Geometria płytki
	5%			10%			20%			30%			40 100%
RDHT-TX	.014	.013	.022	.010	.009	.016	.007	.007	.012	.006	.006	.010	.006	.006	.009	RDHT-TX
RDMT-TX	.014	.016	.027	.010	.012	.020	.007	.009	.015	.006	.008	.013	.006	.007	.012	RDMT-TX
RDPT-MMX	.014	.023	.037	.010	.016	.026	.007	.012	.020	.006	.011	.017	.006	.010	.016	RDPT-MMX
RDHW-MH	.014	.027	.042	.010	.020	.031	.007	.015	.023	.006	.013	.020	.006	.012	.018	RDHW-MH
RDMW-TX	.014	.027	.046	.010	.020	.033	.007	.015	.024	.006	.013	.021	.006	.012	.019	RDMW-TX

Obróbka lekka

Obróbka średnia

Obróbka ciężka

Geometria płytki	Zalecany posuw na ostrze (fz) zależny od % szerokości frezowania (ae)															Geometria płytki
	5%			10%			20%			30%			40 100%
RDHT-TX	.016	.015	.025	.011	.011	.018	.009	.008	.014	.007	.007	.012	.007	.007	.011	RDHT-TX
RDMT-TX	.016	.019	.032	.011	.014	.023	.009	.010	.017	.007	.009	.015	.007	.008	.014	RDMT-TX
RDPT-MMX	.016	.026	.043	.011	.019	.031	.009	.014	.023	.007	.012	.020	.007	.011	.018	RDPT-MMX
RDHW-MH	.016	.032	.049	.011	.023	.035	.009	.017	.026	.007	.015	.023	.007	.014	.021	RDHW-MH
RDMW-TX	.016	.032	.053	.011	.023	.038	.009	.017	.028	.007	.015	.025	.007	.014	.022	RDMW-TX

Geometria płytki	Zalecany posuw na ostrze (fz) zależny od % szerokości frezowania (ae)															Geometria płytki
	5%			10%			20%			30%			40 100%
RDHT-TX	.028	.027	.046	.020	.020	.033	.015	.015	.024	.013	.013	.021	.012	.012	.019	RDHT-TX
RDMT-TX	.028	.034	.057	.020	.025	.041	.015	.018	.031	.013	.016	.027	.012	.015	.024	RDMT-TX
RDPT-MMX	.028	.047	.077	.020	.034	.055	.015	.025	.041	.013	.022	.036	.012	.020	.033	RDPT-MMX
RDHW-MH	.028	.058	.090	.020	.041	.064	.015	.031	.047	.013	.027	.041	.012	.024	.037	RDHW-MH
RDMW-TX	.028	.058	.097	.020	.041	.068	.015	.031	.051	.013	.027	.044	.012	.024	.040	RDMW-TX

Geometria płytki	Zalecany posuw na ostrze (fz) zależny od % szerokości frezowania (ae)															Geometria płytki
	5%			10%			20%			30%			40 100%
RDHT-TX	.021	.020	.033	.015	.014	.024	.011	.011	.018	.010	.009	.016	.009	.009	.014	RDHT-TX
RDMT-TX	.021	.025	.042	.015	.018	.030	.011	.013	.022	.010	.012	.019	.009	.011	.018	RDMT-TX
RDPT-MMX	.021	.035	.056	.015	.025	.040	.011	.019	.030	.010	.016	.026	.009	.015	.024	RDPT-MMX
RDHW-MH	.021	.042	.065	.015	.030	.046	.011	.022	.034	.010	.019	.030	.009	.018	.027	RDHW-MH
RDMW-TX	.021	.042	.070	.015	.030	.050	.011	.022	.037	.010	.019	.032	.009	.018	.029	RDMW-TX

推奨切削速度の開始値［m/min］

Grupa materiałowa		THM			TN6525			TN6540			TTM08			WK15CM			WP35CM			WS30PM			WS40PM
P	1	–	–	–	410	320	280	360	280	240	230	200	190	–	–	–	455	395	370	–	–	–	–	–	–
	2	–	–	–	320	250	215	250	190	170	195	170	140	–	–	–	280	255	230	–	–	–	–	–	–
	3	–	–	–	280	215	185	215	170	140	180	150	125	–	–	–	255	230	205	–	–	–	–	–	–
	4	–	–	–	235	170	145	180	130	110	160	130	105	–	–	–	190	175	160	–	–	–	–	–	–
	5	–	–	–	310	235	200	240	180	150	–	–	–	–	–	–	260	230	210	–	–	–	205	175	145
	6	–	–	–	205	160	130	160	120	100	–	–	–	–	–	–	160	135	110	–	–	–	180	130	95
M	1	–	–	–	190	120	80	130	80	60	–	–	–	–	–	–	205	185	155	270	240	220	250	205	170
	2	–	–	–	120	80	50	80	50	40	–	–	–	–	–	–	185	160	140	245	215	175	215	175	145
	3	–	–	–	125	80	55	85	50	40	–	–	–	–	–	–	145	130	115	185	160	125	175	130	100
K	1	120	90	75	275	245	220	220	205	180	–	–	–	505	460	410	295	265	240	–	–	–	–	–	–
	2	125	100	70	215	190	180	175	155	140	–	–	–	400	355	330	235	210	190	–	–	–	–	–	–
	3	130	95	60	180	160	145	155	145	125	–	–	–	335	300	275	195	175	160	–	–	–	–	–	–
N	1	900	600	500	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	2	685	465	385	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	3	450	280	200	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
S	1	–	–	–	–	–	–	50	35	30	–	–	–	–	–	–	–	–	–	55	50	35	50	40	30
	2	–	–	–	–	–	–	25	20	10	–	–	–	–	–	–	–	–	–	55	50	35	50	40	30
	3	–	–	–	–	–	–	70	40	30	–	–	–	–	–	–	–	–	–	65	55	35	60	50	30
	4	–	–	–	–	–	–	60	30	25	–	–	–	–	–	–	66	50	33	100	70	50	70	60	35
H	1	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	3	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–

Recommended Starting Speeds [SFM]

Grupa materiałowa		THM			TN6525			TN6540			WP35CM
P	1	–	–	–	1340	1045	925	1180	925	785	1790	1555	1460
	2	–	–	–	1045	830	710	830	630	550	1105	1000	905
	3	–	–	–	925	710	610	710	550	450	1000	905	805
	4	–	–	–	770	550	475	590	430	355	750	690	630
	5	–	–	–	1025	770	650	785	590	490	1025	905	830
	6	–	–	–	670	535	430	535	395	335	630	535	430
M	1	–	–	–	630	395	260	430	260	200	805	725	610
	2	–	–	–	395	260	155	260	155	140	725	630	550
	3	–	–	–	415	260	180	275	155	140	570	510	450
K	1	390	295	245	905	805	725	725	670	590	1165	1045	940
	2	410	325	225	710	630	590	570	510	450	925	830	750
	3	425	310	195	590	535	475	510	475	415	770	690	630
N	1	2950	1965	1640	–	–	–	–	–	–	–	–	–
	2	2245	1525	1260	–	–	–	–	–	–	–	–	–
	3	1475	915	655	–	–	–	–	–	–	–	–	–
S	1	–	–	–	–	–	–	155	120	95	–	–	–
	2	–	–	–	–	–	–	80	60	40	–	–	–
	3	–	–	–	–	–	–	235	140	95	–	–	–
	4	–	–	–	–	–	–	200	95	80	260	200	130
H	1	–	–	–	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	–	–	–	–	–	–
	3	–	–	–	–	–	–	–	–	–	–	–	–

Grupa materiałowa

TTM08

WK15CM

WS30PM

WS40PM

750

655

620

–

635

555

455

–

590

490

410

–

520

425

340

–

560

475

395

–

490

360

260

–

890

785

725

690

560

460

–

805

710

570

590

475

395

–

610

535

415

475

360

280

–

1655

1520

1340

–

1320

1165

1080

–

1105

985

905

–

180

155

120

130

115

–

180

155

120

130

115

–

215

180

120

165

130

–

335

235

155

195

165

100

–
