SMC • シェルミルアダプター • メトリック
SMCスルークーラント付きシェルミルアダプター
使用法と用途
シャンク — KM-TS ISO 26622
Shank - KM-TS ISO 26622
ミーリング — 側面および正面
ミーリング — スルークーラント
Coolant — Through Coolant 100 bar (1500 psi) Maximum
クーラント — スルークーラント 最大100 bar（1500 psi）
フィルタと列
Filters
フィルタ
フィルタ
フィルタ表示
メートル
インチ
frontEnd
Front End Style
Front End Style
-
FDA22 Transv Drive & SHCS (3)
-
FDA42TranDrvw/CtrScrwORBoltCir (1)
Gage Length
Gage Length
-
1.102 in (1)
-
1.26 in (1)
-
1.575 in (1)
-
1.772 in (1)
Gage Length
Gage Length
-
28 mm (1)
-
32 mm (1)
-
40 mm (1)
-
45 mm (1)
Front End Size
Front End Size
-
0.034 in (1)
-
0.042 in (1)
-
0.049 in (1)
-
0.062 in (1)
to
Front End Size
Front End Size
-
22.0 mm (1)
-
27.0 mm (1)
-
32.0 mm (1)
-
40.0 mm (1)
to
No filters matching ""
以下に示すパラメータのいずれかを使用して表示列を変更することができます。最大7列まで表示できます。
表示
1- 4
/ 4 結果
メートル
インチ
表示
メートル
インチ

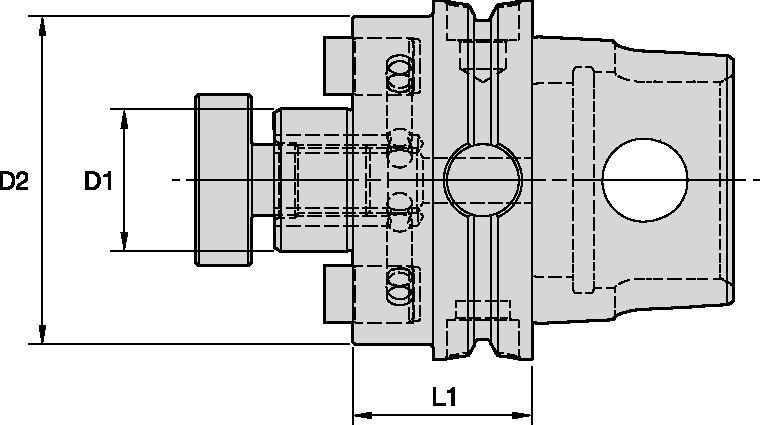

| SAP Material Number | ISO Catalog Number | ANSI Catalog Number | [D1] Adapter / Shank / Bore Diameter | [D1] Adapter / Shank / Bore Diameter | [D2] Body Diameter 1 Workpiece Side | [D2] Body Diameter 1 Workpiece Side | [L1] Gage Length | [L1] Gage Length | Cutter Retention Screw ID Drive Size | Weight Kilograms | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3950894 | KM63TSSMC22028M | KM63TSSMC22028M | 22.0000 | .8660 | 49.0000 | 1.929 | 28.0000 | 1.102 | 8 mm | 0.81 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
定価:
$474.68
/各
価格::
数量
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3950895 | KM63TSSMC27032M | KM63TSSMC27032M | 27.0000 | 1.063 | 60.0000 | 2.362 | 32.0000 | 1.260 | 10 mm | 1.02 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
定価:
$474.68
/各
価格::
数量
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3950896 | KM63TSSMC32040M | KM63TSSMC32040M | 32.0000 | 1.260 | 78.0000 | 3.071 | 40.0000 | 1.575 | 14 mm | 1.56 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
定価:
$474.68
/各
価格::
数量
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3950897 | KM63TSSMC40045M | KM63TSSMC40045M | 40.0000 | 1.575 | 89.3000 | 3.516 | 45.0000 | 1.772 | 17 mm | 2.10 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
定価:
$474.68
/各
価格::
数量
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
