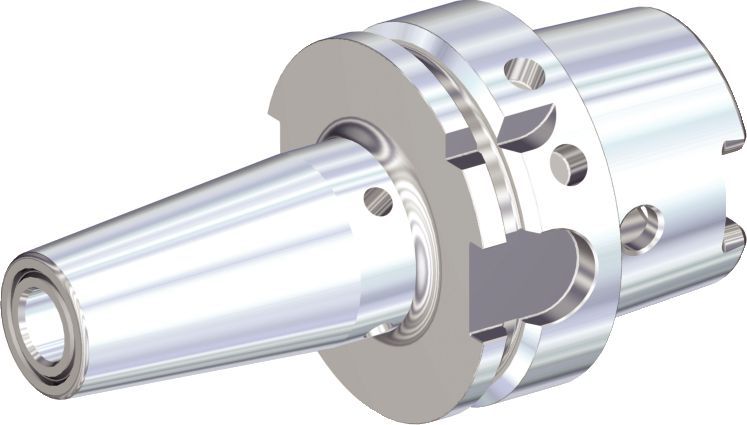

焼きばめツールホルダーハイトルクタイプ
焼きばめツールホルダーハイトルクタイプ
焼きばめツールホルダーハイトルクタイプ
焼きばめツールホルダーハイトルクタイプ
Select the files you wish to request
Downloads SDS
Send to Fusion 360
Send to {{cadTool}}
Request {{cadTool}} format
{{cadTool}} format is not available

焼きばめツールホルダーハイトルクタイプ • メトリック

焼きばめツールホルダーハイトルクタイプ

メートル
インチ
SAP Material Number 5884438
ISO Catalog Number HSK125AHPVTTHT32120M
ANSI Catalog Number HSK125AHPVTTHT32120M
[L1] Gage Length 120 mm
[L1] Gage Length 4.724 in
[D2] Body Diameter 1 Workpiece Side 44 mm
[D2] Body Diameter 1 Workpiece Side 1.732 in
[L9] Clamping Length 51 mm
[L9] Clamping Hole Length 2.01 in
[V] Adjustment Range 10 mm
[V] Adjustment Range .39 in
[D21] Body Diameter 2 Workpiece Side 52.9 mm
[D21] Body Diameter 2 Workpiece Side 2.082 in
[L2] Usable Length 91.05 mm
[L2] Usable Length 3.585 in
[D1] Adapter / Shank / Bore Diameter 32 mm
[D1] Adapter / Shank / Bore Diameter 1.26 in
Stop Screw ID Drive Size 8 mm
Weight Kilograms 4.27
すべての改良品を表示

使用法と用途

  • 4785347853
  • シャンク — ストレート プレーン ≤h6シャンク — ストレート プレーン ≤h6
  • シャンク — ストレート Weldon® ≤h6シャンク — ストレート Weldon® ≤h6
  • シャンク — ストレート Whistle Notch™ ≤h6シャンク — ストレート Whistle Notch™ ≤h6
  • 軸方向調整 — エンド軸方向調整 — エンド
  • バランス — G 2.5@25,000 min-1バランス — G 2.5@25,000 min-1
  • 精度 — 3 μm以下精度 — 3 μm以下
  • Through Coolant: Radial: DrillingThrough Coolant: Radial: Drilling

特徴と利点

  • GPシリーズと比べて、クランプトルクが30～50%増

  • バランス機能付き — オプションのM6セットスクリューで微調整

  • 超硬専用、正面の溝によって識別（要件は下記のとおり）

  • 加熱出力が10 kW以上の焼きばめ装置を使用のこと

スペア部品 for 焼きばめツールホルダーハイトルクタイプ • メトリック

Spare Part
    HSK125A COOLANT ASSEMBLY WRENCH HSK125A COOLANT ASSEMBLY WRENCH
    HSK125A COOLANT ASSEMBLY WRENCH
    Spare Part
      STOP SCREW TTSS16014M STOP SCREW TTSS16014M
      STOP SCREW TTSS16014M
      Spare Part
        HSK125A COOLANT ASSEMBLY UNIT HSK125A COOLANT ASSEMBLY UNIT
        HSK125A COOLANT ASSEMBLY UNIT
