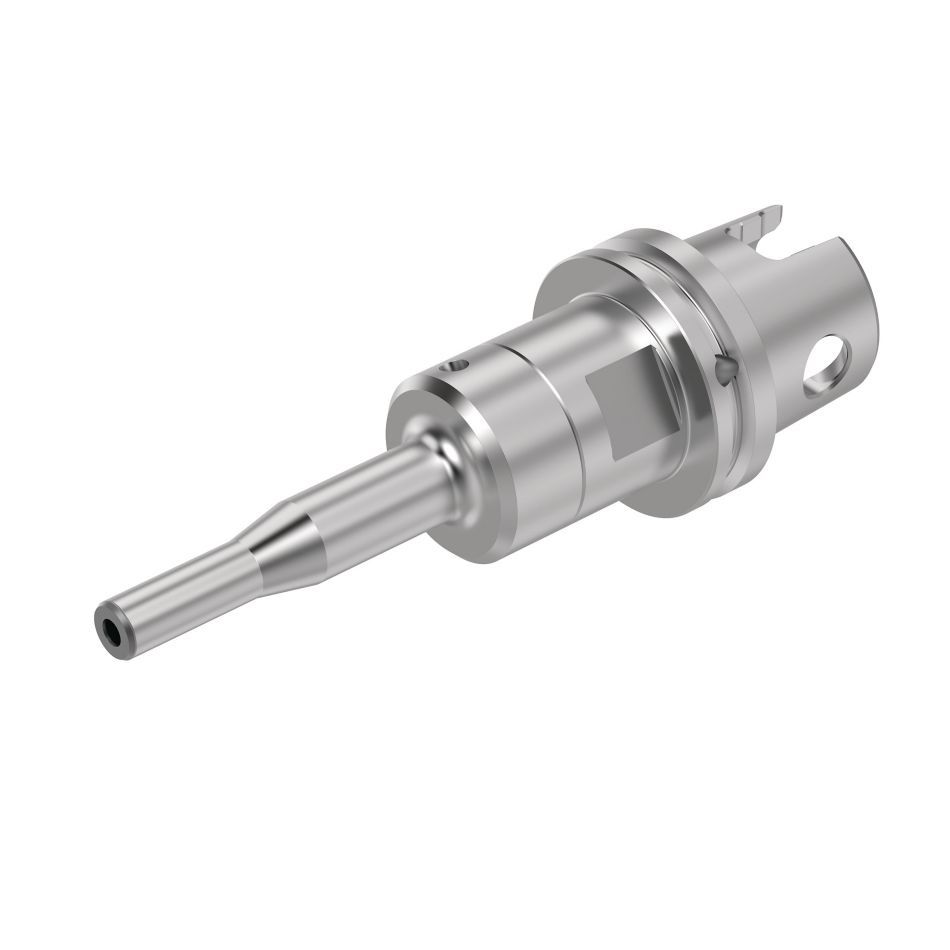

HC Slim T-KM-XMZ Tooling Systems - 3055512 - WIDIA
*に類似する製品:
ハイドロチャック • スリムライン HCSLT
スリムライン テーパー • KM-XMZ™
製品番号3055512
ISO カタログ IDKM63XMZHCSLT08160MYASIカタログIDKM63XMZHCSLT08160MY
定価
$1,569.55/個
割引
価格
/個
在庫ありこの製品は既に廃盤になっております長納期品
材料価格グループ
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
軸方向調整 — エンド
シャンク — ストレート プレーン ≤h6
シャンク — KM-XMZ
Coolant — Through Coolant 100 bar (1500 psi) Maximum
クーラント — スルークーラント 最大100 bar（1500 psi）
精度 — 6 μm以下
バランス — G 2.5@25,000 min-1
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
メートルインチ
| 製品番号 | 3055512 |
| ISO カタログ ID | KM63XMZHCSLT08160MY |
| ASIカタログID | KM63XMZHCSLT08160MY |
| [CSMS] System Size Machine Side | KM63XMZ |
| [D1] Adapter / Shank / Bore Diameter | 8 mm |
| [D1] Adapter / Shank / Bore Diameter | 0.315 in |
| [D2] Body Diameter 1 Workpiece Side | 15.5 mm |
| [D2] Body Diameter 1 Workpiece Side | 0.61 in |
| [D21] Body Diameter 2 Workpiece Side | 19.5 mm |
| [D21] Body Diameter 2 Workpiece Side | 0.768 in |
| Max Diameter Taper Angle [D22] | 44.45 mm |
| Max Diameter Taper Angle [D22] | 1.75 in |
| [L1] Gage Length | 160 mm |
| [L1] Gage Length | 6.299 in |
| [L2] Usable Length | 35 mm |
| [L2] Usable Length | 1.378 in |
| [L21] Usable Length | 85 mm |
| [L21] Usable Length | 3.346 in |
| [L9] Clamping Length | 27 mm |
| [L9] Clamping Hole Length | 1.063 in |
| [V] Adjustment Range | 10 mm |
| [V] Adjustment Range | 0.394 in |
| Actuation Screw ID Drive Size | 5 mm |
| Stop Screw ID Drive Size | 2.5 mm |
| Weight Kilograms | 1.38 |
