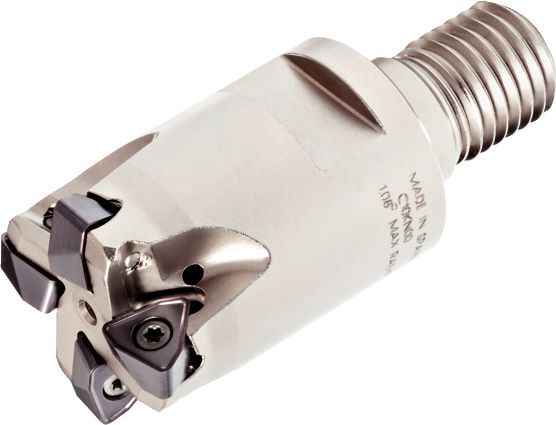

M370 - Screw-On End Mills - WO08.. - Metric 4056188 - WIDIA
*に類似する製品:
M370 • スクリューオンエンドミル • WO08..• メトリック
スクリューオンエンドミル • ミディアム • メトリック
製品番号4056188
ISO カタログ IDM370D042Z05M16WO08ASIカタログIDM370D042Z05M16WO08
定価
$456.60/個
割引
価格
/個
在庫ありこの製品は既に廃盤になっております長納期品
材料価格グループ
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
- P Steel
- M Stainless Steel
- K Cast Iron
- N Non-Ferrous
- S High-Temp Alloys
- H Hardened Materials
- .caption
フェイスミーリング
ヘリカルミーリング
プランジミーリング
ランピング加工：ブランク
溝加工：スクエアエンド
3Dプロファイル加工
シャンク — スクリューオン
ミーリング — スルークーラント
側面加工／ショルダー加工：粗加工
ポケット溝加工
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
メートルインチ
| 製品番号 | 4056188 |
| ISO カタログ ID | M370D042Z05M16WO08 |
| ASIカタログID | M370D042Z05M16WO08 |
| [D1MAX] Maximum Cutting Diameter | 42 mm |
| [D1MAX] Maximum Cutting Diameter | 1.653 in |
| [D1] Effective Cutting Diameter | 28 mm |
| [D1] Effective Cutting Diameter | 1.1 in |
| [D] Adapter / Shank / Bore Diameter | 29 mm |
| [D] Adapter / Shank / Bore Diameter | 1.1417 in |
| [DPM] Pilot Diameter Machine Side | 17 mm |
| [DPM] Pilot Diameter Machine Side | 0.669 in |
| [G3X] Connection Thread Size External | M16 |
| [L2] Head Length | 43 mm |
| [L2] Head Length | 1.693 in |
| [WF] Width of Flat | 24 mm |
| [WF] Width of Flat | 0.945 in |
| [AP1MAX] 1st Maximum Cutting Depth | 1.25 mm |
| [AP1MAX] 1st Maximum Cutting Depth | 0.049 in |
| Number of Inserts | 5 |
| Maximum Ramping Angle | 1.01 |
| Max RPM | 32500 |
| Coolant Supply | Y |
| Weight Kilograms | 0.57 |
ワーク材料
- Steel
- Stainless Steel
- Cast Iron
- Non-Ferrous
- High-Temp Alloys
- Hardened Materials
- .caption
使用法と用途
特徴と利点
- Double-sided, six cutting edges.
- Highest metal removal rates.
- First choice for roughing applications.
送りと速度を計算するソリューションを作成する
ソリューションを作成したら、送りと速度アイコンを選択するだけで、システムが推奨事項を提供します。マシンと仕様を追加して情報をカスタマイズしたり、スライダーを使用して調整することもできます。
送り量
推奨フィード量の開始値［mm］
| 軽切削加工 | 汎用 | 重切削加工 |
| インサート ブレーカ形状 | 1刃あたりの送り (fz) 径方向の切込み量(ae)に対する割合(％) | インサート ブレーカ形状 | ||||||||||||||
| 5 % | 10 % | 20 % | 30 % | 40 | ||||||||||||
| ..MM | 0,90 | 1,67 | 4,09 | 0,65 | 1,19 | 2,83 | 0,48 | 0,88 | 2,08 | 0,42 | 0,77 | 1,80 | 0,38 | 0,70 | 1,64 | ..MM |
| ..MH | 0,90 | 2,34 | 5,00 | 0,65 | 1,66 | 3,41 | 0,48 | 1,23 | 2,49 | 0,42 | 1,07 | 2,16 | 0,38 | 0,98 | 1,97 | ..MH |
Recommended Starting Feeds [IPT]
| インサート ブレーカ形状 | 1刃あたりの送り (fz) 径方向の切込み量(ae)に対する割合(％) | インサート ブレーカ形状 | ||||||||||||||
| 5% | 10% | 20% | 30% | 40 | ||||||||||||
| ...MM | .035 | .061 | .150 | .025 | .044 | .104 | .019 | .033 | .076 | .017 | .028 | .066 | .015 | .026 | .061 | ...MM |
| ...MH | .035 | .092 | .197 | .025 | .065 | .134 | .019 | .048 | .098 | .017 | .042 | .085 | .015 | .038 | .078 | ...MH |
| 軽切削加工 | 汎用 | 重切削加工 |
続きを読むView Less
速度
| 被削材 グループ | TN6525 | TN6540 | WK15CM | WP25PM | WP35CM | WP40PM | WS30PM | WS40PM | WU35PM | |||||||||||||||||||
| P | 1 | 1340 | 1045 | 925 | 1180 | 925 | 785 | – | – | – | 1295 | 1120 | 1060 | 1790 | 1555 | 1460 | 1165 | 1025 | 965 | – | – | – | – | – | – | 850 | 750 | 705 |
| 2 | 1045 | 830 | 710 | 830 | 630 | 550 | – | – | – | 1080 | 940 | 785 | 1105 | 1000 | 905 | 985 | 845 | 710 | – | – | – | – | – | – | 720 | 620 | 520 | |
| 3 | 925 | 710 | 610 | 710 | 550 | 450 | – | – | – | 1000 | 845 | 690 | 1000 | 905 | 805 | 905 | 770 | 630 | – | – | – | – | – | – | 655 | 555 | 455 | |
| 4 | 770 | 550 | 475 | 590 | 430 | 355 | – | – | – | 890 | 725 | 590 | 750 | 690 | 630 | 805 | 670 | 535 | – | – | – | – | – | – | 590 | 490 | 390 | |
| 5 | 1025 | 770 | 650 | 785 | 590 | 490 | – | – | – | 725 | 670 | 590 | 1025 | 905 | 830 | 670 | 610 | 535 | – | – | – | 560 | 475 | 395 | 490 | 440 | 390 | |
| 6 | 670 | 535 | 430 | 535 | 395 | 335 | – | – | – | 650 | 490 | 395 | 630 | 535 | 430 | 590 | 450 | 355 | – | – | – | 490 | 360 | 260 | 425 | 325 | 260 | |
| M | 1 | 630 | 395 | 260 | 430 | 260 | 200 | – | – | – | 805 | 710 | 650 | 805 | 725 | 610 | 770 | 670 | 610 | 890 | 785 | 725 | 690 | 560 | 460 | 555 | 490 | 440 |
| 2 | 395 | 260 | 155 | 260 | 155 | 140 | – | – | – | 725 | 630 | 510 | 725 | 630 | 550 | 690 | 590 | 490 | 805 | 710 | 570 | 590 | 475 | 395 | 505 | 425 | 360 | |
| 3 | 415 | 260 | 180 | 275 | 155 | 140 | – | – | – | 550 | 475 | 370 | 570 | 510 | 450 | 510 | 450 | 355 | 610 | 535 | 415 | 475 | 360 | 280 | 375 | 325 | 260 | |
| K | 1 | 905 | 805 | 725 | 725 | 670 | 590 | 1655 | 1520 | 1340 | 905 | 805 | 725 | 1165 | 1045 | 940 | – | – | – | – | – | – | – | – | – | – | – | – |
| 2 | 710 | 630 | 590 | 570 | 510 | 450 | 1320 | 1165 | 1080 | 710 | 630 | 590 | 925 | 830 | 750 | – | – | – | – | – | – | – | – | – | – | – | – | |
| 3 | 590 | 535 | 475 | 510 | 475 | 415 | 1105 | 985 | 905 | 590 | 535 | 475 | 770 | 690 | 630 | – | – | – | – | – | – | – | – | – | – | – | – | |
| N | 1 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| S | 1 | – | – | – | 155 | 120 | 95 | – | – | – | 155 | 140 | 95 | – | – | – | 155 | 140 | 120 | 180 | 155 | 120 | 130 | 115 | 80 | 110 | 95 | 80 |
| 2 | – | – | – | 80 | 60 | 40 | – | – | – | 155 | 140 | 95 | – | – | – | 155 | 140 | 120 | 180 | 155 | 120 | 130 | 115 | 80 | 110 | 95 | 80 | |
| 3 | – | – | – | 235 | 140 | 95 | – | – | – | 200 | 155 | 95 | – | – | – | 200 | 155 | 120 | 215 | 180 | 120 | 165 | 130 | 80 | 145 | 110 | 80 | |
| 4 | – | – | – | 200 | 95 | 80 | – | – | – | 275 | 200 | 140 | 260 | 200 | 130 | 260 | 200 | 140 | 335 | 235 | 155 | 195 | 165 | 100 | 195 | 145 | 95 | |
| H | 1 | – | – | – | – | – | – | – | – | – | 475 | 355 | 275 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
続きを読むView Less
インサート選択
インサート選択の手引き
| 軽切削加工 | 汎用 | 重切削加工 | ||||
| 被削材 グループ | ブレーカ 形状 | 材種 | ブレーカ 形状 | 材種 | ブレーカ 形状 | 材種 |
| P1–P2 | ...MM | WP40PM | ...MM | WP40PM | ...MM | WP40PM |
| P3–P4 | ...MM | WP25PM | ...MM | WP40PM | ...MH | WP40PM |
| P5–P6 | ...MM | WP25PM | ...MH | WP25PM | ...MH | WP40PM |
| M1–M2 | ...MM | WP25PM | ...MM | WS30PM | ...MM | WP40PM |
| M3 | ...MM | WP25PM | ...MM | WP25PM | ...MM | WP40PM |
| K1–K2 | ...MH | WK15CM | ...MH | WK15CM | ...MH | WK15CM |
| K3 | ...MH | TN6520 | ...MH | TN6520 | ...MH | WK15CM |
| N1–N2 | – | – | – | – | – | – |
| N3 | – | – | – | – | – | – |
| S1–S2 | ...MM | WP25PM | ...MM | WS30PM | ...MM | WP40PM |
| S3 | ...MM | WS30PM | ...MM | WS30PM | ...MM | WP40PM |
| S4 | ...MM | WS30PM | ...MM | WP40PM | ...MM | WP40PM |
| H1 | ...MH | WP25PM | – | – | – | – |
