フェイスミル • M4000 • 調整式カートリッジミーリングシステムカッター本体 • メトリック
工具本体 • カートリッジミーリングシステム
メートル
インチ
| SAP Material Number | 4136347 |
| ISO Catalog Number | M4000D200Z10ADJ |
| ANSI Catalog Number | M4000D200Z10ADJ |

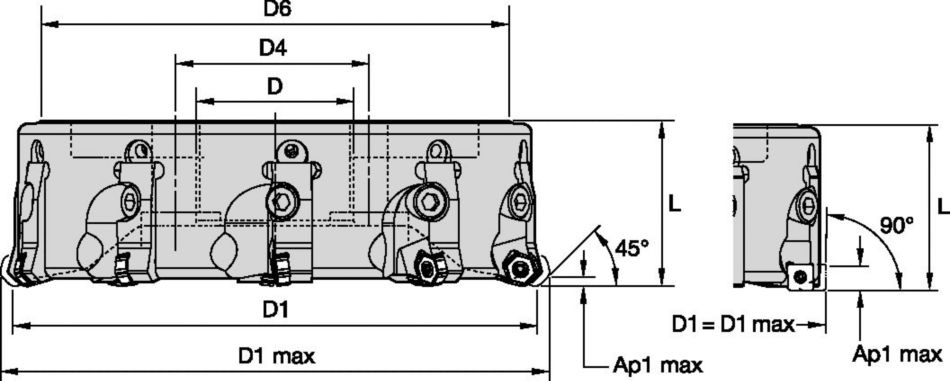

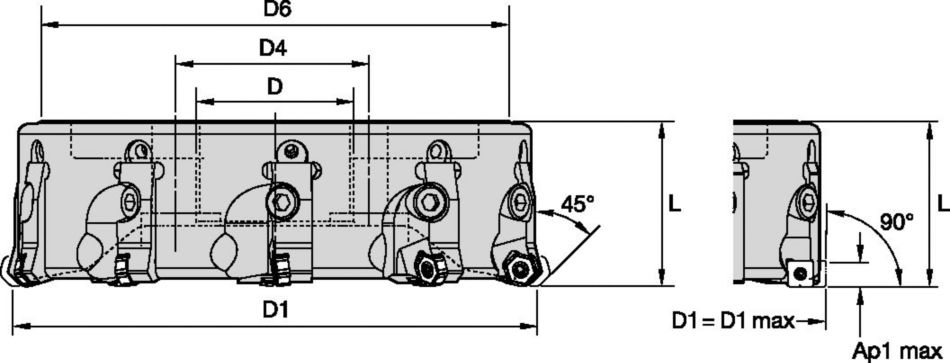

| [D1] Effective Cutting Diameter | 200.0000 mm |
| [D1] Effective Cutting Diameter | 7.870 in |
| [D] Adapter / Shank / Bore Diameter | 60.0 mm |
| [D] Adapter / Shank / Bore Diameter | 2.36 in |
| [D4] Bolt Circle 4 | 101.6000 mm |
| [D4] Bolt Circle 3 | 4.000 in |
| [D6] Hub Diameter | 178.0000 mm |
| [D6] Hub Diameter | 7.008 in |
| [L] Overall Length | 63.0000 mm |
| [L] Overall Length | 2.480 in |
| Number of Cartridges | 10 |
| Max RPM | 1500 |
| Coolant Supply | N |
| Weight Kilograms | 8.02 |
使用法と用途
ミーリング — 側面および正面
フェイスミーリング
ワーク材料
P
Steel
M
Stainless Steel
K
Cast Iron
N
Non-Ferrous
S
High-Temp Alloys
H
Hardened Materials
特徴と利点
- 1本の工具で、粗加工と仕上げ加工に対応。
- カートリッジの迅速な停止機能。
- 振れの調整が容易。
- インサートスタイルやリード角が異なっても、カートリッジの交換が容易。
スペア部品 for フェイスミル • M4000 • 調整式カートリッジミーリングシステムカッター本体 • メトリック
Spare Part
MS1294
MS1294
Spare Part
1.274.83.085.00 ｳｴｯｼﾞ M700/M400
1.274.83.085.00 ｳｴｯｼﾞ M700/M400
Spare Part
SCREW
SCREW
Spare Part
PARTS,HDWRE ITEMS-NON-CARB ACCESSORI
PARTS,HDWRE ITEMS-NON-CARB ACCESSORI
