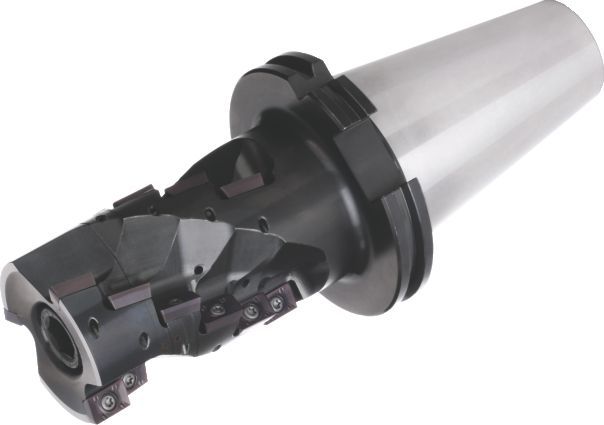

M300 • 一体型 • メトリック

一体型

メートル
インチ
SAP Material Number 2021421
ISO Catalog Number 12393040800
ANSI Catalog Number 12393040800
Grade W
[D1] Effective Cutting Diameter 80 mm
[D1] Effective Cutting Diameter 3.149 in
[L] Overall Length 257 mm
[L] Overall Length 10.118 in
[L1] Gage Length 155 mm
[L1] Gage Length 6.102 in
[L2] Head Length 135.9 mm
[L2] Head Length 5.35 in
[AP1MAX] 1st Maximum Cutting Depth 112 mm
[AP1MAX] 1st Maximum Cutting Depth 4.409 in
Number of Inserts 24
[Z] Number of Flutes 4
[CSMS] System Size Machine Side DV50
Max RPM 10360
Coolant Supply Y
Weight Kilograms 6
すべての改良品を表示

使用法と用途

  • フェイスミーリングフェイスミーリング
  • 溝加工:スクエアエンド溝加工:スクエアエンド
  • SKシャンク(Rübig)SKシャンク(Rübig)
  • 側面加工/ショルダー加工:スクエアエンド側面加工/ショルダー加工:スクエアエンド

ワーク材料

P Steel
M Stainless Steel
K Cast Iron
N Non-Ferrous
S High-Temp Alloys
H Hardened Materials

特徴と利点

  • モジュラー工具設計。
  • 豊富に取り揃えた材種およびブレーカー形状。
  • 強固なインサートにより高い信頼性を提供。

機械側

荷重...

ワーク側

荷重...
