ST Ext-ST • スクリューオンアダプター • モジュラーミーリングカッター
モジュラーミーリングカッター用スクリューオンアダプター
メートル
インチ
| SAP Material Number | 4074158 |
| ISO Catalog Number | M06MST06025M |
| ANSI Catalog Number | M06MST06025M |

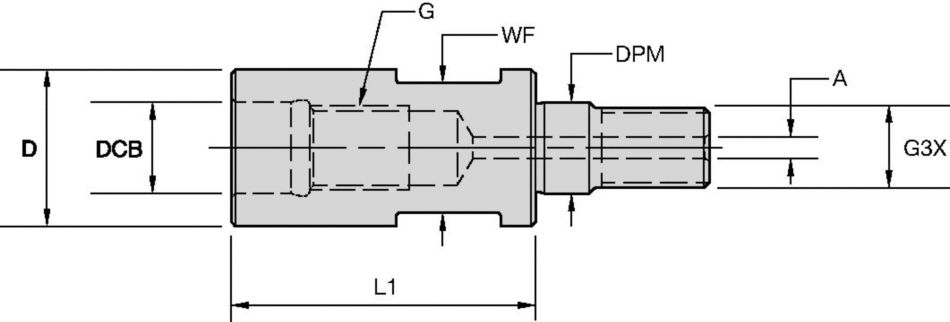

| [DCB] Connection Bore Diameter | 6.5000 mm |
| [DCB] Connection Bore Diameter | .2559 in |
| Connection Thread Size [G] | M6 |
| [DPM] Pilot Diameter Machine Side | 6.4910 mm |
| HLD_PILOT_DIA_MACH_SIDE_I | .2555 in |
| [G3X] Connection Thread Size External | M6 |
| [D] Adapter / Shank / Bore Diameter | 9.8 mm |
| [D] Adapter / Shank / Bore Diameter | .3858 in |
| [A] Coolant Hole Diameter | 2.0000 mm |
| [A] Coolant Hole Dia | .0787 in |
| [L1] Gage Length | 25.0000 mm |
| [L1] Gage Length | .9840 in |
| [WF] Distance Across Flats | 7.0000 mm |
| [WF] Distance Across Flats | .2760 in |
| Weight Kilograms | 0.01 |
使用法と用途
シャンク — スクリューオン
ミーリング — スルークーラント
