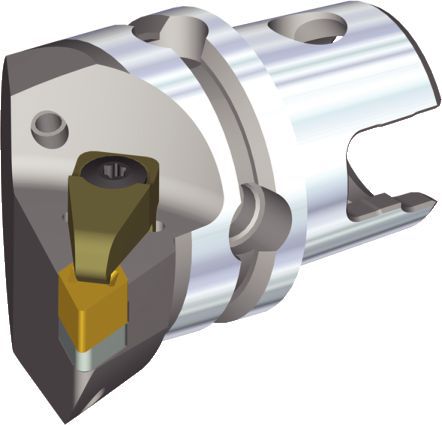

CDQN-MX 107° 30'

C-MX Clamping

Metrické
Palcové
SAP Material Number 3746978
ISO Catalog Number KM50TSCDQNR12MX7
ANSI Catalog Number KM50TSCDQNR12MX7
[L1] Tool Length 50 mm
[L1] Tool Length 1.969 in
[F] F Dimension 35 mm
[F] F Dimension 1.378 in
[DM] Minimum Bore Diameter 100 mm
[DM] Minimum Bore Diameter 3.937 in
Gage Insert DNGX120708
Weight Kilograms 0.6
Weight Pounds 1.31
Zobrazit všechny varianty produktů

Použití

  • Shank - KM-TS ISO 26622Shank - KM-TS ISO 26622
  • Shank - KM-TS ISO 26622Shank - KM-TS ISO 26622
  • Coolant - Through Coolant 100 bar (1500 psi) MaximumCoolant - Through Coolant 100 bar (1500 psi) Maximum
  • Coolant - Through Coolant 100 bar (1500 psi) MaximumCoolant - Through Coolant 100 bar (1500 psi) Maximum

Materiály obrobků

K Cast Iron
S High-Temp Alloys
H Hardened Materials

Strana stroje

načítání...

Strana obrobku

načítání...

Náhradní díly for CDQN-MX 107° 30'

Spare Part
    SHIM 55 SHIM 55
    SHIM 55
    Spare Part
      Spare Part 554.254 Spare Part 554.254
      Spare Part 554.254
      Spare Part
        Spare Part 551.326 Spare Part 551.326
        Spare Part 551.326
