Produkt podobný k:
M300 • Integrální • Metrické
Integrální
Objednací číslo2021419
ISO katalogové ID12393040200ANSI katalogové ID12393040200
- P Steel
- M Stainless Steel
- K Cast Iron
- N Non-Ferrous
- S High-Temp Alloys
- H Hardened Materials
Face Milling
Slotting: Square End
SK Shank (Rübig)
Side Milling/Shoulder Milling: Square End
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
- Přehled
- Řezné podmínky
- Stahování
- Kompatibilní díly strana obrobku
- Náhradní díly
- Posouzení
- Otázky A Odpovědi
Objednací číslo | 2021419 |
ISO katalogové ID | 12393040200 |
ANSI katalogové ID | 12393040200 |
Grade | W |

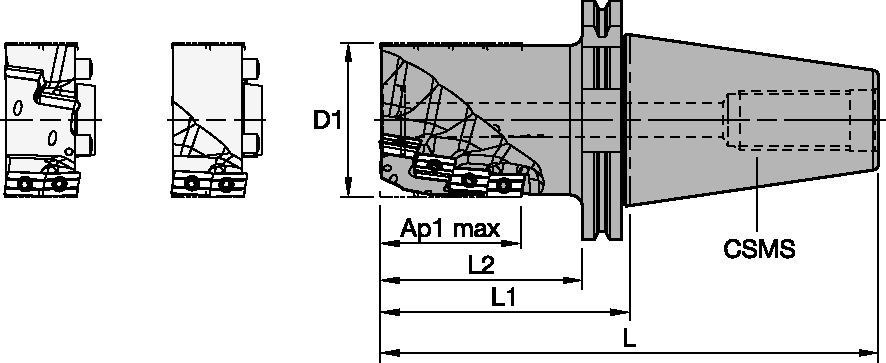

[D1] Effective Cutting Diameter | 50 mm |
[D1] Effective Cutting Diameter | 1.9685 in |
[L] Overall Length | 217 mm |
[L] Overall Length | 8.5433 in |
[L1] Gage Length | 115 mm |
[L1] Gage Length | 4.5276 in |
[L2] Head Length | 95.9 mm |
[L2] Head Length | 3.7756 in |
[AP1MAX] 1st Maximum Cutting Depth | 70 mm |
[AP1MAX] 1st Maximum Cutting Depth | 2.7559 in |
Number of Inserts | 9 |
[Z] Number of Flutes | 3 |
[CSMS] System Size Machine Side | DV50 |
Max RPM | 13090 |
Coolant Supply | Y |
Weight Kilograms | 3.7 |
Materiály obrobků
- Steel
- Stainless Steel
- Cast Iron
- Non-Ferrous
- High-Temp Alloys
- Hardened Materials
Použití
Face Milling
Slotting: Square End
SK Shank (Rübig)
Side Milling/Shoulder Milling: Square End
Vlastnosti a výhody
- Modulární konstrukce nástroje.
- Široká škála sort a geometrií břitových destiček.
- Robustní břitové destičky pro vysokou spolehlivost.
Vytvořit řešení pro výpočet posuvů a rychlosti
Po vytvoření řešení stačí vybrat ikonu Posuvy & Rychlosti a náš systém poskytne doporučení. Informace můžete upravit přidáním zařízení a specifikací nebo provést úpravy pomocí posuvníků.
