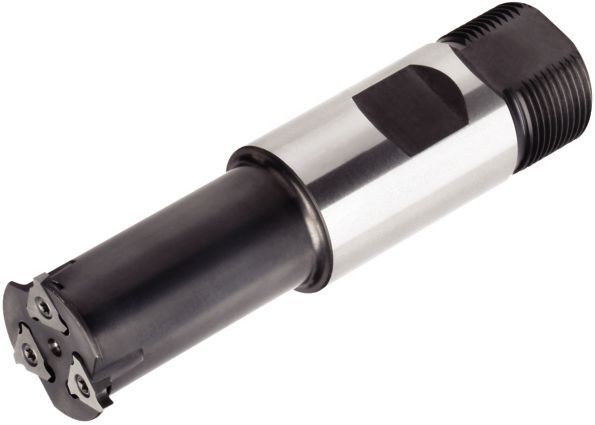

Slotting: Side
Shank - Cylindrical Weldon 2 FlatDownloaded file will be available after import in the {{cadTool}} tool library.
| Objednací číslo | 2022620 |
| ISO katalogové ID | 12290901200 |
| ASI katalogové ID | 12290901200 |
| Grade | W |
| [D1] Effective Cutting Diameter | 40 mm |
| [D1] Effective Cutting Diameter | 1.575 in |
| [D] Adapter / Shank / Bore Diameter | 32 mm |
| [D] Adapter / Shank / Bore Diameter | 1.2598 in |
| [D3] Neck Diameter | 31.8 mm |
| [D3] Neck Diameter | 1.252 in |
| [DM] Minimum Bore Diameter | 65 mm |
| [DMIN] Minimální průměr otvoru | 2.5591 in |
| [L] Overall Length | 110 mm |
| [L] Overall Length | 4.331 in |
| [L2] Head Length | 50 mm |
| [L2] Head Length | 1.969 in |
| [WM] Minimum Groove Width | 2.73 mm |
| [WMIN] Minimální katalogová šířka drážky | 0.1074 in |
| [WMAX] Maximum Groove Width | 4.26 mm |
| [WMAX] Maximální katalogová šířka drážky | 0.1677 in |
| Number of Inserts | 3 |
| Gage Insert | TNAX1604ZZ. |
| Coolant Supply | N |
| Weight Kilograms | 0.7 |
Slotting: SideShank - Cylindrical Weldon 2 FlatVytvořit řešení pro výpočet posuvů a rychlosti
Po vytvoření řešení stačí vybrat ikonu Posuvy & Rychlosti a náš systém poskytne doporučení. Informace můžete upravit přidáním zařízení a specifikací nebo provést úpravy pomocí posuvníků.
| Geometrie břitových destiček | Programovaný posuv na zub (fz) jako % poměr radiální hloubky řezu (ae) | Geometrie břitových destiček | ||||||||||||||
| 5% | 10% | 20% | 30% | 40 | ||||||||||||
| TCAX/TNAX | 0,12 | 0,29 | 0,45 | 0,08 | 0,21 | 0,33 | 0,06 | 0,16 | 0,25 | 0,06 | 0,14 | 0,21 | 0,05 | 0,13 | 0,20 | TCAX/TNAX |
| Lehké obrábění | Všeobecné použití | Těžké obrábění |
| Materiálová skupina | THM | TTM/TTM08 | |||||
| P | 1 | – | – | – | 560 | 490 | 460 |
| 2 | – | – | – | 345 | 280 | 245 | |
| 3 | – | – | – | 345 | 280 | 245 | |
| 4 | – | – | – | 280 | 195 | 180 | |
| 5 | – | – | – | 360 | 280 | 260 | |
| 6 | – | – | – | 165 | 130 | 115 | |
| M | 1 | – | – | – | 330 | 195 | 130 |
| 2 | – | – | – | 195 | 115 | 80 | |
| 3 | – | – | – | 215 | 130 | 100 | |
| K | 1 | 395 | 295 | 245 | – | – | – |
| 2 | 410 | 330 | 230 | – | – | – | |
| 3 | 425 | 310 | 195 | – | – | – | |
| N | 1 | 2950 | 1970 | 1640 | – | – | – |
| 2 | 2245 | 1525 | 1265 | – | – | – | |
| 3 | 1475 | 920 | 655 | – | – | – | |
| S | 1 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | |
| 4 | – | – | – | – | – | – | |
| H | 1 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | |
| Materiálová skupina | Lehké obrábění | Všeobecné použití | Těžké obrábění | |||
| Geometrie | Sorta | Geometrie | Sorta | Geometrie | Sorta | |
| P1–P2 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| P3–P4 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| P5–P6 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| M1–M2 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| M3 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| K1–K2 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| K3 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| N1–N2 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| N3 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| S1–S2 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| S3 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| S4 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| H1 | – | – | – | – | – | – |
